10 лучших производителей автоматических выключателей

5. Способ соединения проводов в распределительных коробках

Любое соединение проводов обладает переходным сопротивлением, на нём падает напряжение. А значит – происходит нагрев. Защитный автомат защищает не только кабель, но и соединения в распред. коробках. И чем они качественней, тем меньше шансов, что при КЗ или перегрузе скрутка выгорит.

Я считаю, что все типы соединений имеют право на жизнь – и клеммы Ваго, и скрутка с пропайкой, и гильзы, и сварка, и простая скрутка. А их качество зависит прежде всего от совести и профессионализма электрика.

Учитывая контакты, максимальный ток электросистемы надо также понижать до 0,7 от макс. тока кабеля. А это 19х0,7=13,3А

Определяемся с номиналом

Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.

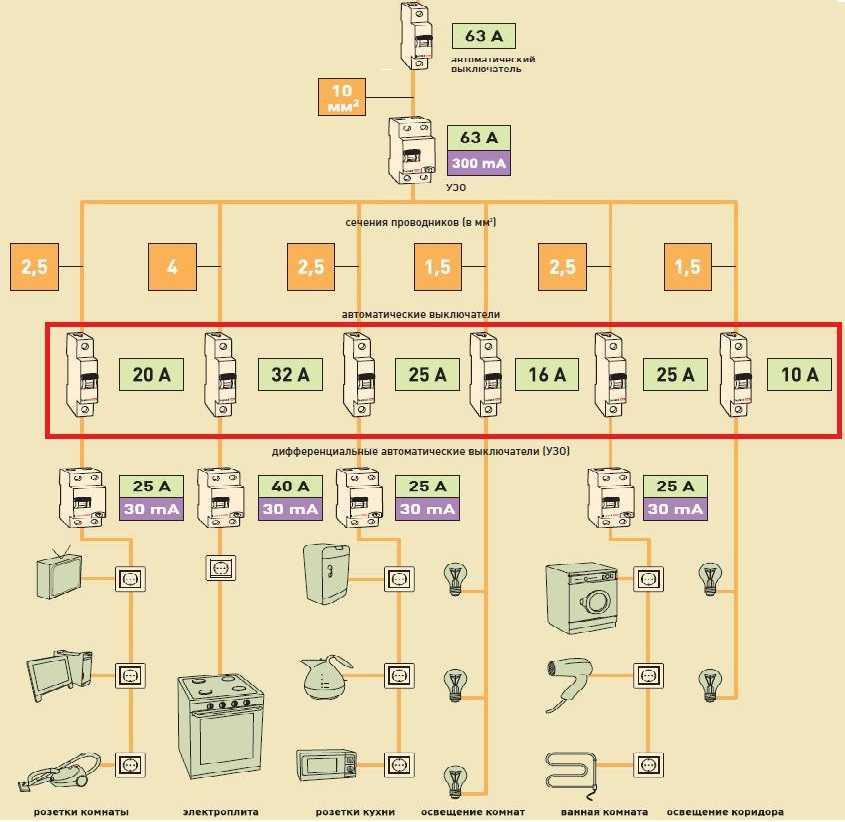

На каждую линию требуется правильно выбрать автомат защиты

Исходя из этого, алгоритм выбора автомата защиты прост:

  • Рассчитываете сечение проводки для конкретного участка.
  • Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
  • Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.

Пример

Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.

Сечение жил медных проводов Допустимый длительный ток нагрузки Максимальная мощность нагрузки для однофазной сети 220 В Номинальный ток защитного автомата Предельный ток защитного автомата Примерная нагрузка для однофазной цепи
1,5 кв. мм 19 А 4,1 кВт 10 А 16 А освещение и сигнализация
2,5 кв. мм 27 А 5,9 кВт 16 А 25 А розеточные группы и электрический теплый пол
4 кв.мм 38 А 8,3 кВт 25 А 32 А кондиционеры и водонагреватели
6 кв.мм 46 А 10,1 кВт 32 А 40 А электрические плиты и духовые шкафы
10 кв. мм 70 А 15,4 кВт 50 А 63 А вводные линии

В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм² (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.

Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.

Расчет по мощности

Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.

Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.

Формула для вычисления тока по суммарной мощности

После того, как нашли ток, выбираем номинал . Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.

Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников

Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным

Лучшие зарубежные производители

Рейтинг иностранных производителей автоматов защиты и приборов УЗО поможет выбрать качественную продукцию для домашней электросети. Пользователи выделили Топ-4 брендов.

1 место – АВВ

Компания вошла в рейтинг производителей автоматов для электропроводки в квартире на основании безопасности и надежности продукции. Дорогие приборы в условиях постоянных скачков напряжения не перегорают.

Плюсы:

  • компактность;
  • легко собрать в щиток;
  • безопасность;
  • наличие выключателей с 4-мя полюсами;
  • ровные края.

Минусы:

  • пазы под рейку одноразовые;
  • маленький выбор моделей D-класса.

2 место – Siemens

Из ассортимента легко подобрать надежный выключатель для бытовых и промышленных целей. Изготовитель устанавливает стоимость приборов в 3 раза дешевле АВВ, поэтому их стоит взять для установки в помещениях со средней нагрузкой сети. Отключение происходит при увеличении напряжения до 6 кА.

Плюсы:

  • винты с подшлицовыми шляпками для крепкой фиксации;
  • легкость восстановления цепи при срабатывании выключателя;
  • легкость доступа к смещенному вниз распредкоробу.

Минусы:

  • россиянам преимущественно доступны товары с током до 63 А;
  • продукция исключительно под С-класс срабатывания;
  • винты затягиваются специальной отверткой.

3 место – General Electric

В рейтинг производителей УЗО и автоматов бренд попал по причинам износостойкости, длительности эксплуатации, недорогой стоимости продукции. Номинал выключателей – от 0,5 до 63 А. Они подходят для сетей на 230-400 В.

Плюсы:

  • 30 видов товаров под трех- и однофазные сети;
  • бытовая серия рассчитана на 10 тыс. срабатываний и 20 тыс. механических обрывов цепи;
  • рельефный тумблер;
  • компактность.

Минусы:

  • предел номинала – 63 А;
  • подходят только под С-класс отключения.

4 место – Schneider Electric

Бытовая линейка этой марки иностранных автоматов EASY 9 характеризуется качеством изготовления и доступной стоимостью. Монтаж осуществляется на дин-рейку, срабатывание при скачках напряжения – практически моментальное. Номинал срабатывания составляет 0,5-63 А.

Плюсы:

  • автоматы под 1-4 полюса;
  • качественные подклеммные отверстия;
  • большой выбор модульных приборов;
  • несколько однофазников в одном корпусе;
  • удобная ручка тумблера;
  • долговечность и надежность.

Минусы: кривая – только у приборов класса В и С; высокая цена.

Рейтинг электрических автоматов по надежности

Пользовательский рейтинг автоматических выключателей по качеству и надежности включает несколько приборов.

1 место – SH201L B16 от АВВ

SH201L B16 от АВВ

Согласно отзывам потребителей, лучше выбирать электрические автоматы фирмы АВВ. Однополюсный прибор рассчитан на номинальную мощность 16 А, переменный тип напряжения. Номинальная отключающая способность – 4,5 кА.

Плюсы:

  • совместим с электромагнитными и тепловыми рассеивателями;
  • номинальное напряжение 230 В;
  • качественная сборка;
  • крепится на DIN-рейку.

Минусы:

  • высокая стоимость;
  • одноразовые пазы.

2 место – Power Break II от General Electric

Power Break II от General Electric

Американские воздушные автоматы рассчитаны на длительную эксплуатацию. Среднеквадратичное значение составляет 200 тыс. А, номинальное напряжение – до 240 В.

Плюсы:

  • наличие изоляции;
  • сила тока 200-4000 А;
  • удобная ручка.

Минусы:

  • предназначены только для комбинированных шин;
  • проблематично приобрести оффлайн.

3 место – серия «КПРО» от Контактор

КПРО от Контактор

Российские модели данной серии можно взять для бытовых нужд. Они поддерживают силу тока до 100 А, ставятся в корпусах, закрываются кожухами.

Плюсы:

  • наличие регулировки защиты;
  • сертификация Таможенного Союза;
  • диапазон силы тока 16-100 А.

Минусы: небольшое количество моделей в линейке, контакты не утоплены в корпусе.

Выбираем автоматизированную стиральную машинку

В специализированных магазинах вы можете увидеть такие виды стиральных машин:

  • автоматические устройства;
  • полуавтоматы;
  • приборы, функционирующие с помощью ультразвука.

Наиболее актуальными в современном хозяйстве являются автоматические стиральные машины. Эти устройства управляются с помощью программного обеспечения. Самые простые стиралки работают по установленному алгоритму, а более продвинутые модели могут самостоятельно отмерить необходимое количество воды, установить температуру и скорость отжима, а также отмерить определенную дозировку стирального порошка.

По способу управления автоматические стиралки бывают:

  • с механическим переключателем;
  • оснащенные сенсорным управлением.

У приборов с поворотными механическими переключателями вы должны будете вручную устанавливать программу, скорость отжима, температуру и режим стирки. Выбор необходимой программы значительно облегчает наличие на панели устройства специальных картинок-подсказок и нескольких клавиш.

Электронное управление стиралкой является более современным, совершенным и гибким. Вам не нужно думать ни о чем – стиральная машинка сама определит, сколько набрать воды, положить порошка и кондиционирующей жидкости. Устройство также самостоятельно взвесит приготовленное вами белье, определит степень загрязнения и ткань, из которого оно изготовлено. Соответственно, стиралка выберет оптимальный режим стирки и полоскания, температуру воды и скорость отжима. Все основные показатели будут отражаться на сенсорном дисплее.

Стиральная машина с электронным управлением также сможет определить, что вещи в барабане лежат неравномерно. В этом случае устройство не допустит вращение барабана на максимальной скорости, чтобы избежать чрезмерной вибрации. Высокоточные сенсорные датчики определяют жесткость воды, ее температуру, проверяют прозрачность раствора для стирки и тщательность полоскания белья.

Электронная стиральная машинка может допускать ошибки лишь в одном случае – при нестабильном поступлении электрического напряжения.

Основные производители максимально автоматизированных стиралок:

  • торговые марки Indesit и Ariston принадлежат компании Merloni Electromestici, занимающейся выпуском автоматизированных стиралок. Приборы этого бренда отличаются высоким качеством, надежностью и долговечностью.
  • бытовая техника фирмы Bosch пользуется большой популярностью и спросом на рынке современных электронных устройств. Стиральные машины, выпускаемые немецкой торговой маркой – это прочные приборы, потребляющие небольшое количество энергии, оснащенные значительным количеством функций.
  • стиралки бренда Ardo относятся к бюджетному сегменту. Однако эти устройства являются полностью автоматизированными, удобными в управлении, долговечными и надежными.

Полностью автоматизированная стиральная машинка значительно сэкономит ваше время и облегчит ежедневную домашнюю работу.

Бренды-производители автоматических выключателей

Самое простое разделение, по которому следует различать бренды в их массе, — это страна-производитель. Рассмотрим главные зарубежные и отечественные компании, представленные на нашем рынке.

Зарубежные бренды

ABB — конгломерат швейцарского и шведского производителей, однозначный лидер в мире электротехники. Их выключатели признаны самыми качественными, безопасными и долговечными в мире. Логично, что такая техника стоит денег, однако эти автоматы в домашних условиях, без чрезмерных перепадов и нагрузок, просто вечны. Покупка подобной электротехники делается один раз и навсегда.
Legrand — автоматы из Франции. Практически не уступают предыдущему бренду ни качеством, ни ценой. Потому выбор между этими производителями основывается скорее на личных предпочтениях, нежели на технических характеристиках. В условиях домашнего использования они также «бессмертны», как и АВВ.

Siemens — это многопрофильный международный концерн, крупнейший в Европе. Они специализируются не только на автоматах, однако список моделей бытового и промышленного назначения радует размахом. При неплохом качестве устройств, цена идет на порядок ниже

Если устроить сравнение качества, отметим, что АББ и Легранд вне конкуренции, но обратите внимание: Сименс — втрое дешевле.
General Electric — второй производитель широкого спектра, но только родом из Америки. Их часто сравнивают с Легранд, но продукция Дженерал Электрик по стоимости намного дешевле

При этом качество электротехники находится на высоком уровне.
Schneider Electric — достойная французская фирма. Они давно присутствуют на отечественном рынке. Их автоматы обладают высокой наработкой и износостойкостью, и все это по приемлемым средним ценам, немногим выше, чем у Сименс.
Moeller — немецкий бренд, старающийся конкурировать с АВВ. В 2007-м у компании произошла реструктуризация в связи с выкупом акций Eaton Corporation, но на качестве это особо не сказалось.

Отечественные производители

А теперь переходим к обзору отечественных производителей автоматических выключателей. Из-за особенностей рынка мы рассматриваем их в отдельной категории:

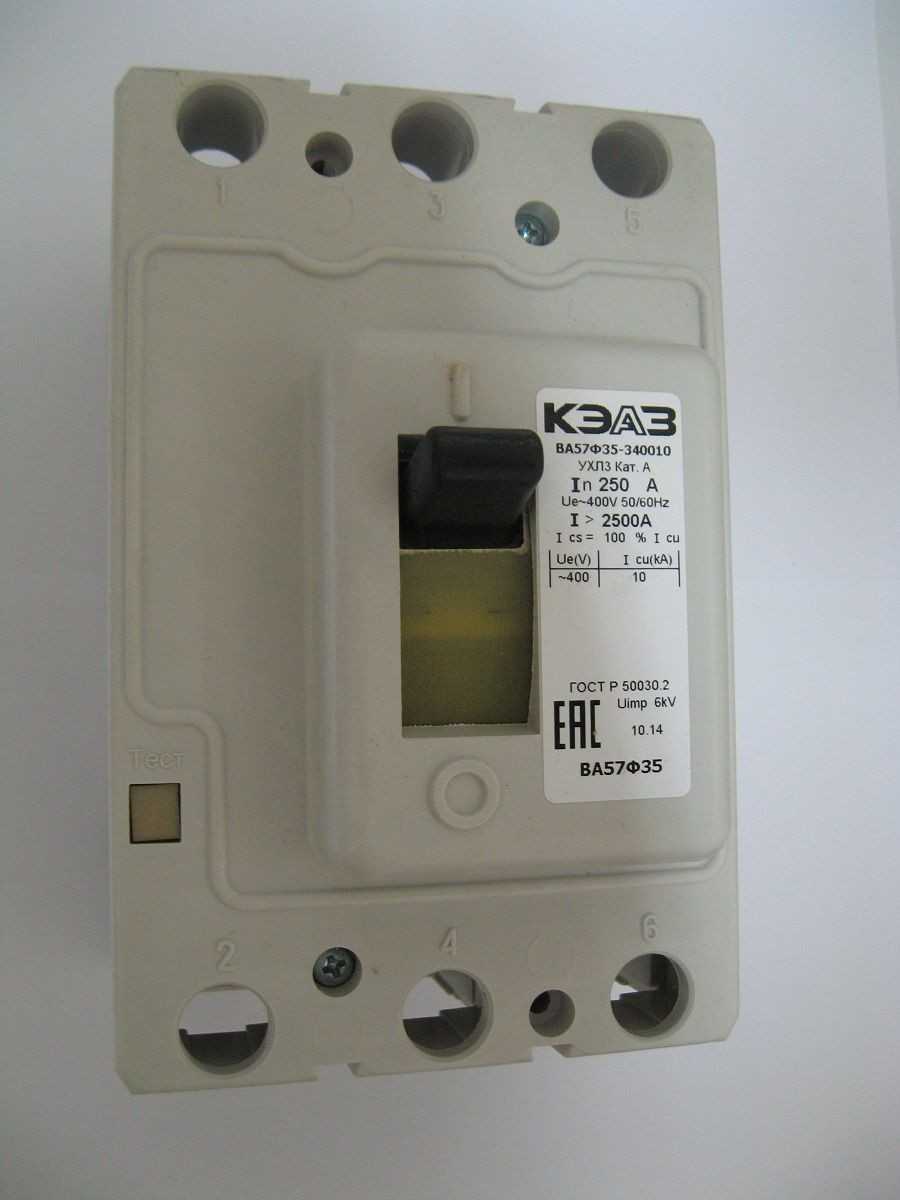

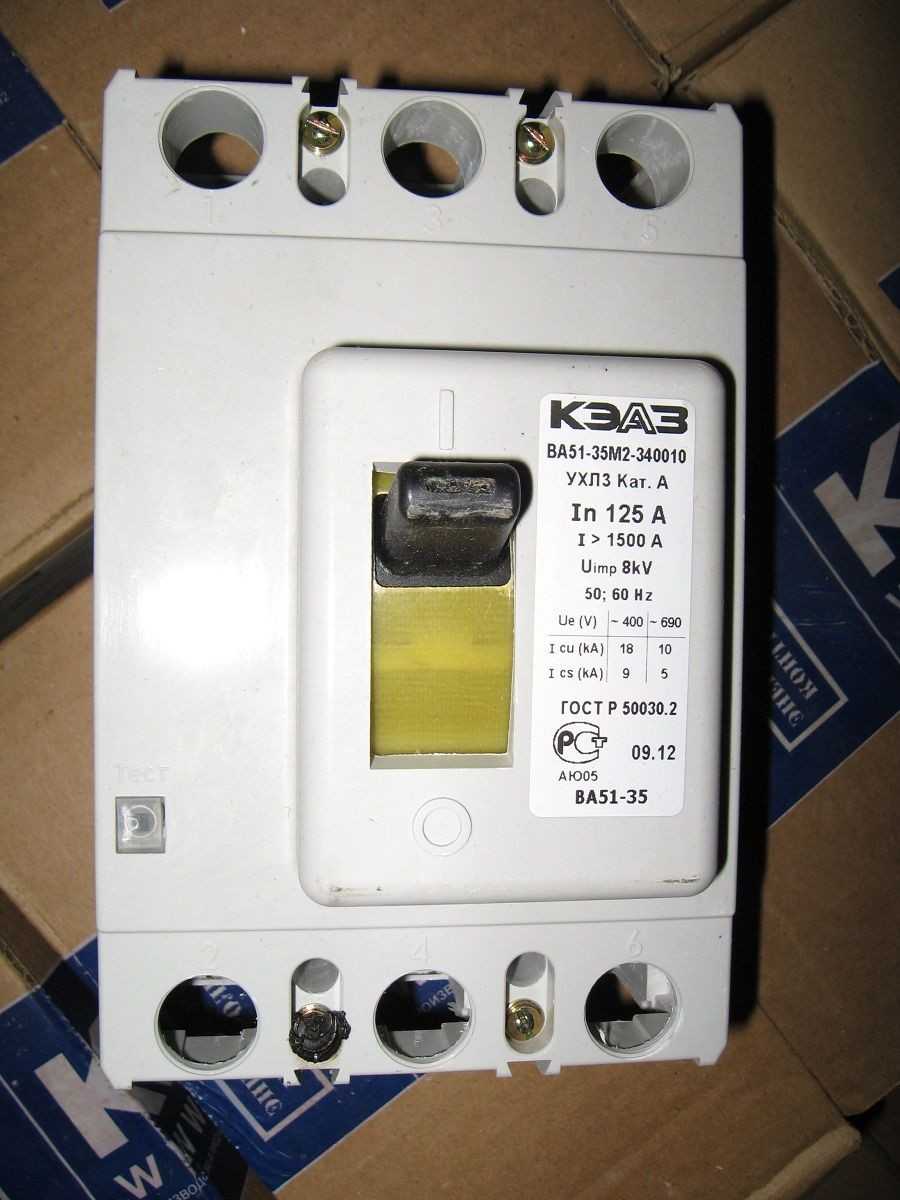

  1. КЭАЗ — Курск производит выключатели достаточно средние, и цена соответствует качеству. Завод выдает двухгодичную гарантию на свою продукцию, стараясь таким образом привлечь покупателя. При этом главное отличие заключается в производстве полного спектра аппаратов под любой доступный в серии номинальный ток.

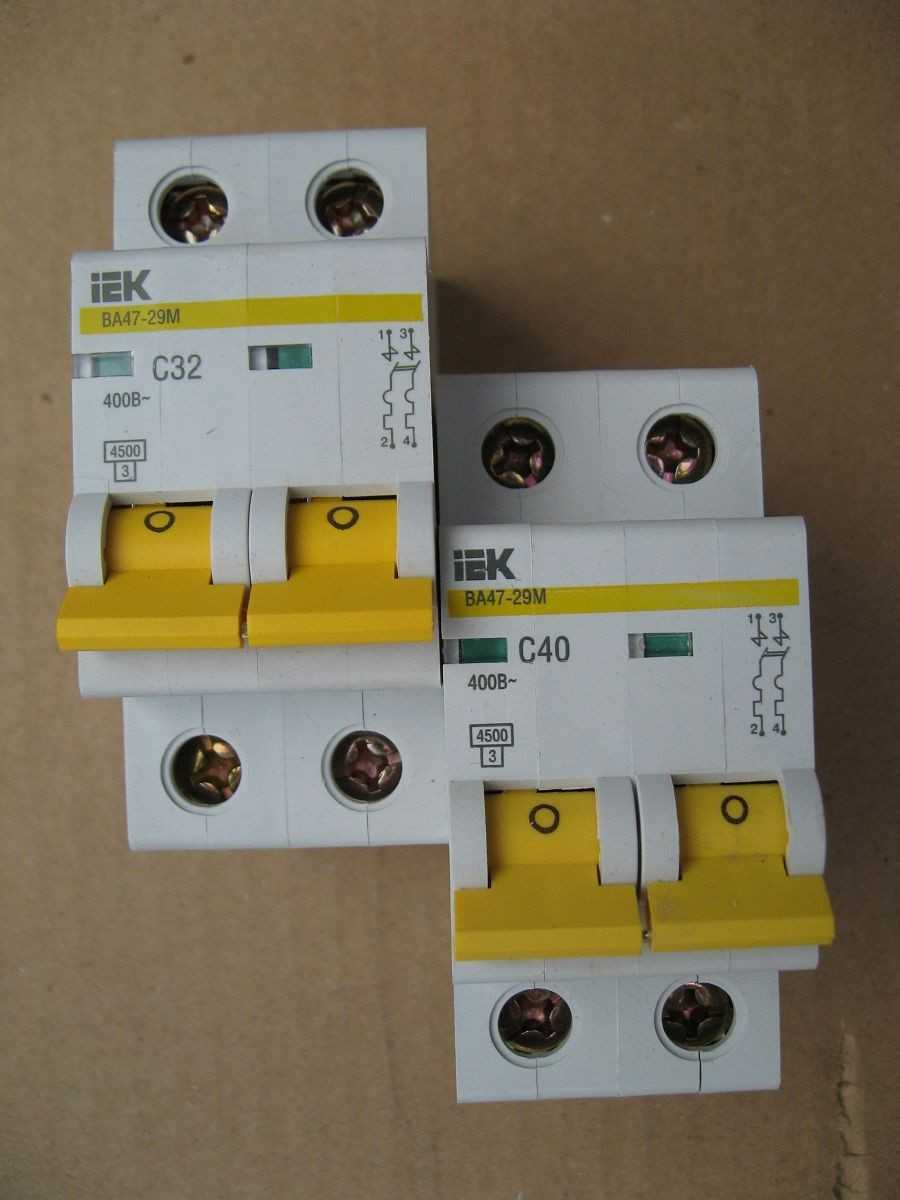

  2. IEK — довольно скандальная компания, ее аппараты постоянно ломаются и сильно гудят. Благодаря низкой стоимости по сей день очень популярны, ведь часто люди экономят даже не задумываясь о потере качества.
  3. DEKraft — автоматы этой фирмы дешевые и низкокачественные, хотя они и соответствуют всем стандартам РФ.
  4. Контактор — компанию давно выкупила корпорация Легранд, потому контроль качества есть. Загвоздка в том, что осуществляется он российскими специалистами, а цена близится к европейской. Потому, выбирая автомат за такие деньги, лучше купить оригинал, чем отечественную поделку.

Принцип работы и устройство автоматического выключателя

Этот электрический прибор называют еще автомат. Такое короткое имя он получил благодаря сути своего действия — автоматическому срабатыванию.

Принцип работы аппарата состоит в двух функциях:

1. Защита цепи от перегрузок;

2. Блокировка короткого замыкания.

Первое происходит когда в сеть включено больше приборов, чем может выдержать существующая проводка. Сила тока в цепи зависит от потребляемой мощности и может возрастать по мере подключения новых приборов.

Например, при медной проводке с сечением 2,5 мм2, в одной комнате включили электрочайник (2,5 кВт), микроволновку (2 кВт) и духовку (3 кВт). Общее потребление силы тока составит около 34 А. Если эти устройства будут одновременно работать в течение определенного времени, то протекающий по проводке ток сильно нагреет ее и начнется плавиться обмотка.

При дальнейшем развороте событий накаленные провода могут содействовать воспламенению пластиковых частей проводки, розетки или просто перегореть где-то в стене и оборвать контакт. Для восстановления цепи потребуется штробить бетонную перегородку и укладывать новый провод.

Чтобы защитить сеть от таких перегрузок автомат имеет тонкую пластину, реагирующую на повышение температуры в проводах. При достижении номинального значения пластина начинает деформироваться и своим краем надавливает на рычаг и размыкает контакт.

Благодаря этому устройства применяются на вводах проводки в:

1. Квартирах;

2. Домах;

3. Гаражах;

4. Мастерских;

5. Местах отдыха (кинотеатры, рестораны, гостиницы, спортклубы);

6. Предприятиях.

Размещают их в цепи сразу после счетчика электроэнергии. Некоторые модели монтируются непосредственно в него, другие располагаются под ним, а третьи крепятся в отдельной щитовой.

Вторая функция автоматического выключателя — это срабатывание при коротком замыкании. Когда проводка в бытовом приборе или люстре подгорела, то ее токоведущие части оголяются. Коснувшись друг друга появляется электрическая дуга, способная зажечь осветительное оборудование и все окружающее.

Здесь мгновенно срабатывает второй узел прибора — электромагнитный. Он реагирует на значительно возросшее напряжение и толкает боек к рычажку, который размыкает контакт.

При разрыве двух сторон в корпусе автомата образовывается собственная электрическая дуга, поэтому для ее гашения создана специальная камера с решетками, где высокотемпературное пламя разбивается и затухает.

Все это не дает развиться пожару и сохраняет внутренние детали бытовой техники целыми, благодаря чему достаточно отключить прибор от сети, найти замкнутый провод и заменить его на новый.

В устройство автоматического выключателя входят следующие элементы:

1. Рычажок для включения;

2. Клеммы для проводки;

3. Защелка для фиксации на специальной рейке;

4. Два внутренних контакта;

5. Механизм теплового расцепителя;

6. Электромагнитный блок;

7. Дугогасительная решетка;

8. Защитный корпус.

Виды автоматических выключателей

Бытовые

Это часто модульные аппараты имеющие компактный корпус. Их устанавливают под счетчиком электроэнергии или выносят в небольшую щитовую из пластика в стене. Автомат защищает всю проводку от перегрузки и коротких замыкания.

Такие модели используют в квартирах, домах, гаражах и небольших мастерских. Для обустройства жилья может потребоваться больше одного автоматического выключателя, чтобы разделить зоны по нагрузке от электроприборов.

Достоинства:

  • дешевые;
  • много вариантов по номинальному току;
  • компактные;
  • быстрое крепление на рейку;
  • рассчитаны на много циклов включения;
  • мгновенное срабатывание.

Недостатки:

  • из-за возникновения электрической дуги внутри корпуса, при разрыве цепи, со временем появляется легкий запах гари от прибора;
  • слабые и мощные модели внешне очень похожи (значения по номиналу видны только на надписи) и, если поставить мощный автомат на слабую проводку, то он не успеет сработать при перегрузке.

Промышленные

Такие модели устанавливают на предприятия, чтобы защищать станки и другое оборудование. Это необходимо для СТО, сварочных, токарных и сверлильных аппаратов. Их монтаж выполняется в защищенных щитовых человеком с соответствующим допуском.

Контакты и внутренние части рассчитаны на протекание высоких напряжений и работу с большими температурами.

Достоинства:

  • переносят номинальный ток до 250 А;
  • последовательное отключение одной линии, при поддержании работы неповрежденных;
  • монтаж в любом пространственном положении;
  • есть модели на 3-4 полюса;
  • функция гарантированного разрыва с показателем зеленого флага.

Недостатки:

  • очень дорогие;
  • громоздкие;
  • для монтажа требуется специальный щитовой шкаф.

Характеристики срабатывания защитных автоматических выключателей

Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.

В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.

Автоматы типа МА

Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.

Приборы класса А

Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.

Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.

Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.

Защитные устройства класса B

Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.

Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.

Автоматы категории C

Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.

Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.

Автоматические выключатели категории Д

Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.

Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.

Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.

Защитные устройства категории K и Z

Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.

Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.

Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.

Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.

Наглядно про категории автоматов на видео:

Ток по номиналу и для работы

Характеристики для выбора выключателя существенно различаются по мощностям. Установки с завышенным током применять не рекомендуют. Часто при повышении нагрузки устройство просто отказывается срабатывать, вызывая серьезные последствия с возможным возникновением перегрева и даже пожара. Обычно электрики придерживаются следующих величин при выборе:

На освещение с сечением медной жилы в 1.5 мм квадратных требуется 10А, на розетки – 16А, на водные нагреватели – 25А, на плиту – 32А, на всю линию с электроплитами – 50А. Если вы хотите точно подсчитать всю мощность, то надо сложить величины всех приборов быта, расположенных в помещении, а потом результат разделить на напряжение в сети – 220В.

Конструкция автоматических выключателей такова, что данные про номинальные ток располагаются всегда на лицевой стороне. Вы также можете узнать и про время реагирования до расцепления после возникновения превышающей нагрузки в сети.

Есть даже возможность устанавливать дополнительные функции. Часто используют специализированный детектор, отслеживающий появление человека в пространстве. Для этого не требуется каких-то особенных знаний. Есть только рекомендательные пожелания, которые можно и не выполнять по желанию.

Обзор брендов

Итак, для начала вкратце расскажем об основных производителях автоматических выключателей. Что касается зарубежных брендов, наиболее известными считаются:

  • ABB. Шведско-швейцарская компания, которая по праву считается лидером в области производства электротехнической продукции. На сегодняшний день автоматические выключатели ABB являются наиболее качественными, долговечными и безопасными в использовании. Как Вы понимаете, за такую зарубежную продукцию придется отдать больше денег, нежели за отечественную модель. В то же время разница в цене небольшая, поэтому для дома и квартиры рекомендуем покупать автоматы от производителя АББ.

  • Legrand. Страна производитель – Франция. Автоматические выключатели фирмы легранд не уступают по качеству марке ABB, поэтому для электромонтажных работ продукцию Legrand также предпочтительно выбирать. По стоимости автоматы примерно такие же, собственно, как и по надежности.

  • Schneider Electric. Еще одна французская фирма, которая закрывает ТОП-3 лучших производителя, специализирующихся на выпуске надежных автоматических выключателей. Шнайдер Электрик уже очень давно обосновался на российском рынке электротехнической продукции и имеет множество положительных отзывов от опытных электриков.

  • General Electric. Американский производитель силовых автоматов и другой электротехнической продукции, которого также можно назвать одним из лучших по качеству. На сегодняшний день существует множество дискуссий на форумах по поводу того, что лучше: GE или Legrand. Тут можно сказать, что обе марки выпускают автоматические выключатели хорошего качества, но по факту, на Легранд спрос больше на российском рынке.

  • Siemens. Компания Сименс специализируется не только на выпуске автоматики, но все же имеет широкий ассортимент моделей для промышленного и бытового применения. Качество уже немного хуже, нежели у тройки лидеров, но все же является очень высоким. Цена, также немного ниже по сравнению с такими производителями, как АББ, Легранд и Шнайдер Электрик.

  • Moeller. Немецкая фирма, удачно конкурирующая с таким мировым гигантом, как ABB. Несмотря на то, что в 2007 году Moeller была выкуплена американской Eaton Corporation, на качестве и надежности продукции это не отобразилось в худшую сторону. Автоматические выключатели фирмы Moeller соответствуют всем мировым стандартам и пользуются высокой популярностью.

Среди отечественных производителей автоматов, лучшее качество у таких брендов, как:

  • КЭАЗ. Продукция курского завода имеет среднее качество и примерно такую же цену. В линейке автоматических выключателей можно найти модель на любой номинальный ток, в то же время гарантия на автоматы 2 года, что дополнительно свидетельствует о хорошей надежности изделий.

  • IEK. Скандально известная, судя по отзывам на тематических форумах, российская компания, которая изготавливает автоматы сомнительного качества. Недостаток продукции ИЕК в том, что при перетяжке прижимных винтов пластиковый корпус может разойтись. В то же время АВ гудят, даже если нагрузка далеко не критическая. Несмотря на свои недостатки, автоматические выключатели ИЕК пользуются высоким спросом на рынке России и Украины, что связано с низкой стоимостью автоматики данного производителя.

  • Контактор. Завод принадлежит фирме Легранд, поэтом качество продукции на порядок выше, чем у остальных отечественных брендов. В то же время стоимость автоматов «Контактор» примерно такая же, как и у продукции стран евросоюза, поэтому, как нам кажется, лучше уже купить проверенную автоматику и быть уверенным в ее надежности.

  • DEKraft. Относительно молодая российская фирма, которая занимается выпуском электротехнических товаров. Невысокая стоимость оправдывает не слишком хорошее качество, по сравнению с мировыми производителями. В то же время автоматы декрафт соответствуют всем российским стандартам и даже используются в строительстве бюджетных промышленных объектов, массового жилья.

Также хотелось бы сказать несколько слов о продукции из Китая. Китайские автоматические выключатели EKF electrotechnica, прямым конкурентами которых являются автоматы IEK. У обеих фирм примерно одинаковая цена и похожее качество. Как ни странно, Китай дает гарантию на свой товар сроком в 5 лет.

Таблица выбора защитного автомата по сечению кабеля

Выбор защитного автомата однозначно зависит от сечения кабеля. Если ток автомата выбран больше, чем надо, то возможен перегрев кабеля из-за протекания большого тока. Если же автомат выбран правильно, то при превышении тока он выключится, и кабель не повредится.

Таблица выбора автомата по сечению кабеля

Обратите внимание на способы прокладки кабеля (тип установки). От того, где проложен кабель, ток выбранного защитного автомата может отличаться в 2 раза!. По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат

Для нас, как для электриков, наиболее важны первые три столбца таблицы

По таблице – имеем исходно сечение кабеля, и под него выбираем защитный автомат. Для нас, как для электриков, наиболее важны первые три столбца таблицы.

Теперь – как выбрать защитный автомат, если известна мощность приборов?

Советы, как можно отличить подделку

Как правильно выбрать выключатели и розетки, при этом не попавшись на подделку, следующая инструкция:

Нужно проверить изделие на запах. Подделки зачастую делают из непонятных пластиковых смесей, что пахнут весьма скверно.
Определяется приблизительный вес. Поскольку основа розетки это токопроводящие элементы, то возникает простая зависимость – чем тяжелее, тем качественнее.
Осмотрите качество сборки самого корпуса. Большое количество просветов, хлипкий каркас указывают на вероятность подделки. Оригинальные корпуса и крышки зачастую крепятся на защелки

Если корпус просто запаян, то это подделка.
Необходимо обратить внимание на контакты. В хороших устройствах контакты имеют дополнительные пружины, которые не позволят им разогнуться, что приводит к плохому прижиманию контактов штепселя и розетки.
Проверьте наличие заземляющего контакта

Исходя из правил ПУЭ, предписано обязательное заземление электропроводки, однако в старых жилищных фондах проводка еще не исправлена под этот стандарт и производители «среднего» ценового диапазона продолжают выпускать некоторые модели розеток без заземляющих контактов. Это допустимое удешевление производства не означает плохое качество. Весьма неплохо, если в доме есть выделенный провод под заземление, в таком случае подойдут соответствующие розетки .

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучший совет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
