Как выбрать лазерный уровень или нивелир – характеристики, разновидности и критерии выбора

Как заменить нивелир подручными средствами

Если у вас сломался нивелир или его вообще нет в наличии, вы можете сделать нивелир самостоятельно из подручных средств.

Как сделать гидроуровень на несколько метров

Вам понадобится прозрачная гибкая трубка с внутренним диаметром от 6 мм. Меньший диаметр способствует накоплению пузырьков, из-за чего возникает погрешность измерения. Длина трубки зависит от расстояния между точками.

  1. Промойте трубку раствором с моющим средством, растворяющим жиры.
  2. Налейте воды. Приложите один конец к первой точке, а другой к вертикальной плоскости второй точки и увидите, на каком уровне одинаковая высота.
  3. Так можно пройти по периметру всей комнаты.
  4. Если вам нужно провести уровень под потолком, то вовсе не обязательно лезть туда. Достаточно поставить метки на доступной высоте, а потом прибавить нужное расстояние.

Построение вертикальной плоскости

Допустим, вы хотите ровно повесить на стену картину или телевизор. Для этого не надо заморачиваться с гидроуровнями.

  1. Возьмите нитку длиной 50–80 см и привяжите к ней не очень лёгкий предмет, например, ключ или гайку.
  2. Удерживая свободный конец нити около стены, подвесьте ваш предмет рядом с местом крепления телевизора. И вы увидите линию, к которой нужно приравнять боковую грань.

Простейший лазерный нивелир своими руками

  1. Возьмите кастрюлю. Налейте воды до краёв.
  2. Положите на воду кусок пенопласта или дощечки так, чтобы поверхность выступала над кастрюлей.
  3. Возьмите лазерную указку. Подключите её к батарейке или аккумулятору.
  4. Положите на пенопласт или дощечку.

Вода будет сама настраивать ровную поверхность. Вам ничего регулировать не надо. Только поворачивайте лазерную указку в нужном направлении.

Самодельный нивелир из лазерной указки: видео

Использование лазерного нивелира значительно облегчает работу. Ознакомьтесь с характеристиками и особенностями выбора, чтобы подобрать прибор под свои потребности. Ну а если у вас его ещё нет, но возникла необходимость построить уровень, то воспользуйтесь подручными средствами.

Устройство и характеристики

Самый просто лазерный нивелир представляет собой устройство, конструкция которого включает в себя цилиндр и зрительную трубу с увеличением и визирной осью. С учетом расположения исследуемого объекта оператор настраивает трубу. Стоит отметить, что подобный упрощенный прибор функционирует в комплексе с дальномером и рейкой, на которую нанесены сантиметровые деления.

Особенности и типы рассматриваемых устройств, а также предъявляемые к ним требованиям закреплены в ГОСТе 10528-90. Согласно данному стандарту, каждый из лазерных нивелиров относится к одной из следующих категорий:

  • высокоточные с максимальной квадрической погрешностью 0,5 мм на 1 км;
  • точные с погрешностью не более 3 мм;
  • технические, показатель погрешности которых не превышает 10 мм.

На рынке представлен более чем широкий ассортимент моделей лазерных нивелиров. При этом все они представляют собой компоновку нескольких систем и механизмов, а именно:

  • источник лазерных лучей;
  • оптическая система, отвечающая за построение линий и плоскостей;
  • установочное устройство;
  • механизм выравнивания;
  • ИП;
  • органы управления (в зависимости от модификации могут быть мануальными или дистанционными);
  • корпус, отвечающий за надежную защиту всех элементов.

Следует принимать во внимание, что в комплекте с нивелирами используются мишени, а также приемники детекторы. С их помощью осуществляется построение проекций из лазерных лучей

Еще одной важной частью конструкции является штатив. Он, как правило, изготавливается из алюминия с целью максимального облегчения всей конструкции и обеспечения достаточной прочности

Подобные характеристики позволили упростить транспортировку и эксплуатацию приборов.

Описание

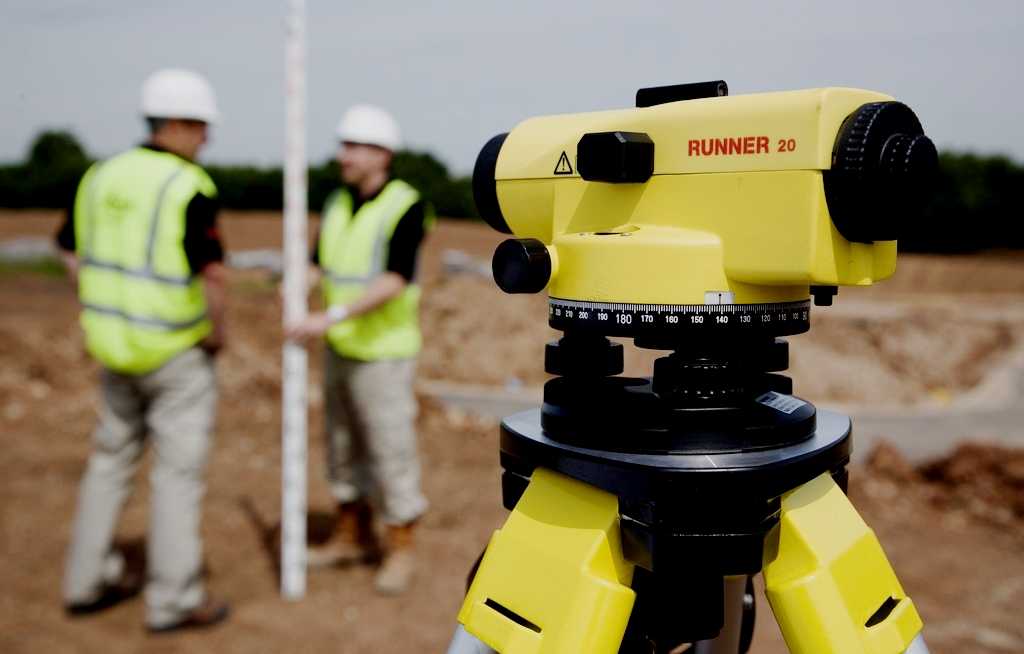

Нивелир относится к категории инструментов, посредством которых можно определить превышение выбранной точки над другими. Первые прототипы оснащались единой шкалой, которая отвечала как за определение дальности, так и горизонтали. Спустя годы, сегмент начал стремительно развиваться. На рынке появились модели, которые были ориентированы на более серьезные строительные манипуляции. Нивелиры можно отнести и к категории проекторов, посредством которых можно построить плоскость, в том числе и под наклоном.

К категории продвинутых относят такие виды инструментов:

  1. Дальномеры лазерного типа. Такие приборы относятся к категории профессионального оборудования. Позволяют осуществить автоматическое выравнивание рабочей плоскости. Прототипом считается рулетка.
  2. Лазерные уровни ротационного типа. Для определения плоскости применяется не метод рассеивания, а быстрого вращения источника освещения. Отсутствие классического приемника позволило добиться дальности размещения отметки в десятки метров.

Лучшие линейные лазерные уровни

В этой категории лидируют устройства от немецкого производителя Bosch, модель GLL 3-80 P, способная делать проекции трех полноценных плоскостей и китайского ADA – устройства 6D Servoliner и 3D Liner 4V, незначительно отличающиеся друг от друга по функционалу. В некотором смысле можно говорить про идентичность качества всех этих приборов, так как производственные мощности немецкого бренда также находятся в Поднебесной.


ADA 6D Servoliner Bosch GLL 3-80 P ADA 3D Liner 4V



Тип выравнивания   автоматическое  автоматическое  автоматическое
Отключение выравнивания
Угол самовыравнивания, град.  +/- 3,5  +/- 4  +/- 3
Дальность измерения с приемником / без приемника, м  50/10  80/40  70/40
Резьба под штатив, дюйм  5/8  1/4 и 5/8  5/8
Количество батареек, шт.   4  4  3
Цвет луча   красный  красный  красный
Точность, мм/м   +/- 0,1  +/- 0,2  +/- 0,2
Направление лучей   горизонталь / вертикаль /вертикаль / вниз  горизонталь / вертикаль / вертикаль  горизонталь / вертикаль / вертикаль / вниз
Количество лучей   9  3  6
Класс лазера   2  2  2
Длина волны, нм  635  640  635
Время работы на одном заряде, ч  10  18  8

ADA 6D Servoliner

Самовыравнивающийся лазерный нивелир, спроектированный для работ в помещении и на улице. Лучший лазерный уровень в линейке своего производителя – он выдает 9 лучей, 4 из которых которые образуют горизонтальную плоскость на 360°, 4 показывают две плоскости по вертикали, в месте пересечения показывающие зенит, и точку отвеса – надир. Самовыравнивание реализовано не маятниковым способом, а посредством сервоприводов, которые выставляют плоскости при погрешности установки прибора в 3,5°. При необходимости построить наклонные плоскости, функция автовыравнивания отключается.

+ Плюсы ADA 6D Servoliner

  1. высокая точность построения плоскостей;
  2. максимальное количество линий;
  3. качественный механизм автоподстройки;
  4. ручная регулировка позволяет выставить крест точно на нужной точке;
  5. возможность работы от розетки.

– Минусы ADA 6D Servoliner

  1. заявленный производителем срок работы от батареек составляет 10 часов, а по факту пользователи отмечают только 3-6 часов.
  2. короткий шнур «родного» зарядного устройства.

Bosch GLL 3-80 P

Инструмент, позволяющий строить 3 полностью замкнутые плоскости. Одна по горизонтали и две вертикальные, под прямым углом друг к другу. Дальность работы составляет до 40 метров без приемника, а с ним увеличивается вдвое – до 80. Прибор оснащен функцией автовыравнивания плоскостей, компенсирующую неправильную установку в пределах +/- 4°. В случае необходимости эту опцию можно отключить. Расположение лазеров позволяет строить эталонные плоскости практически вплотную к существующим. Зенит и надир показываются не точкой, а перекрестьем линий сверху и снизу.

+ Плюсы Bosch GLL 3-80 P

  1. построение трех замкнутых плоскостей;
  2. возможность отключать и включать любую плоскость по мере необходимости;
  3. небольшие размеры и вес – компактность;
  4. возможность построить плоскость в 1,5-2 см от стены или потолка.

– Минусы Bosch GLL 3-80 P

  1. нет крепежей с намагничиванием – прибор необходимо устанавливать на дополнительную подставку;
  2. если сбивается настройка, то даже после автовыравнивания звуковой сигнал надо отключать вручную;
  3. все три лазера находятся на разных основаниях и осях – потенциально это высокий риск раскалибровки.

ADA 3D Liner 4V

Шестилучевой построитель плоскостей позволяет одновременно выводить проекцию двух вертикальных плоскостей, линии которых пересекаются в зените, одной горизонтальной, захватывающей противоположную и часть боковых стен, а также показывает точку отвеса (надир).

Угол самовыравнивания составляет +/- 3° – если прибор не в состоянии самостоятельно откалиброваться, то луч лазера начинает мигать и подается звуковой сигнал. Также сигнал срабатывает при долгом простое устройства – если забыли его выключить, то это экономит заряд батареек. Прибор оснащен встроенной треногой и пузырьковым уровнем, которые позволяют легко сделать его предварительную установку на поверхность.

+ Плюсы ADA 3D Liner 4V

  1. точность построения плоскостей благодаря закреплению лазеров на одном основании;
  2. яркие лучи, линии с расстоянием не утолщаются;
  3. небольшой вес – 900 грамм.

– Минусы ADA 3D Liner 4V

  1. не работает от розетки – желательно докупить дополнительный комплект аккумуляторов про запас;
  2. не получается включать каждую линию отдельно;
  3. горизонт только 160°
  4. если нужен приемник луча, то его надо докупать отдельно;
  5. функция автовыравнивания не отключается.

Обзор лучших моделей

Говоря о лучших производителях нивелиров, в первую очередь нужно упомянуть немецкую компанию Bosch, которая известна во всем мире благодаря выпуску высококачественной бытовой техники и других электронных приборов. На самом деле сфера деятельности этой фирмы гораздо шире: она также включает автомобильные, промышленные, строительные технологии и т. д.

Но нельзя сказать, что немцы монополизировали рынок измерительных инструментов. Некоторые производители мало чем уступают им по качеству своей техники.

Приведем наилучшие модели ротационных нивелиров.

Bosch GRL 300 HVG Set – популярнейшее во многих сферах устройство. Содержит практически все доступные на сегодняшний день функции. Очень точный, погрешность минимальна. Длина проецирования плоскости составляет 150 метров. Длина волны – примерно 530 миллиметров. Стоимость начинается от 90 тысяч рублей.

Также мы рекомендуем обратить внимание на нивелиры от производителей Hilti, Infiniter и Control. Они имеют неплохие характеристики и вполне разумную цену

Лучшие недорогие лазерные уровни

Главным преимуществом недорогих лазеров является цена. Но, как правило, у дешевых товаров страдает качество или слишком мало функций. Однако и за небольшие деньги можно найти измерители известных производителей, которые точно определяют вертикаль и прослужат долго.

Конечно, эти устройства довольно просты: они проводят измерения всего в двух плоскостях, однако оснащены автоматическим выравнивателем и имеют низкую погрешность измерений. Для бытового использования такие уровни подходят прекрасно.

ADA instruments CUBE MINI Basic Edition

Лазер CUBE MINI Basic американского бренда ADA instruments – недорогой маленький уровень «для дома».

На поверхности прибор проецирует так называемый лазерный крест ­– две скрещивающиеся линии (горизонтальную и вертикальную). Дальность измерения зависит от освещенности помещения и доходит до 20 метров. Автоматический компенсатор-выравниватель устроен как механический маятник. Если угол наклона нивелира превышает 3 градуса, лазер предупреждает об этом миганием. Для удобства работы устройство можно закрепить на штативе. Погрешность измерений практически отсутствует: она составляет всего 2 миллиметра на 10 метров.

Недостатком CUBE MINI Basic Edition является неудачная апертура: линии слишком короткие, и чтобы получить удобную длину светящейся полосы для разметки, прибор надо устанавливать на большом расстоянии от стены.

Лазер отличают небольшие размеры: его вес составляет всего 200 грамм, а сам он легко помещается в ладони. Такие параметры модели позволяют легко использовать нивелир в быту: например, ровно повесить картину или карниз, сделать самостоятельно ремонт. Для профессионального использования такой прибор не очень подходит.

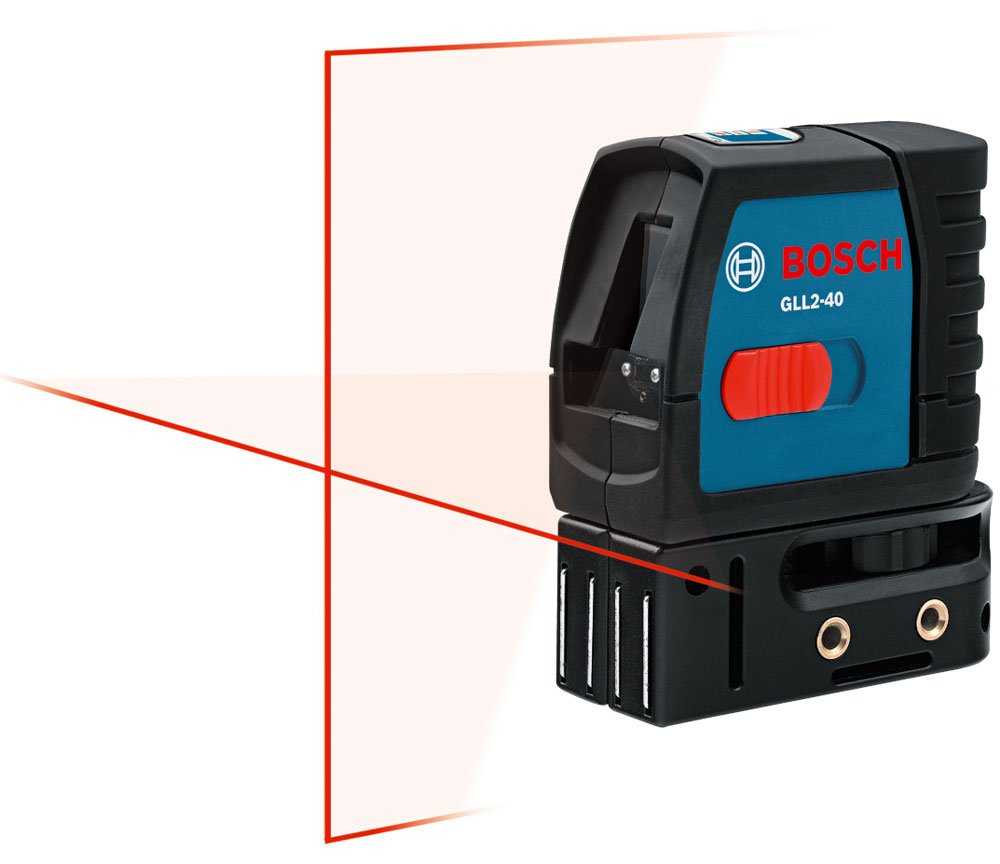

BOSCH GLL 2 Professional

Лазерный уровень BOSCH GLL 2 Professional относится к профессиональной линейке инструментов Бош, о чем свидетельствует и его название, и синий цвет корпуса.

Это один из самых простых «бошевских» нивелиров с двумя перекрестными лазерными лучами. Дальность его невелика ­– всего 10 метров, поэтому работать с ним можно только в относительно небольших помещениях. Погрешность определения горизонта минимальна и составляет примерно 3 миллиметра на 10 метров. Диапазон самонивелирования стандартный для уровней такого типа: при отклонении более, чем на 4 градуса, проецированные линии начинают медленно мигать, сигнализируя об ошибке. Лазер надежно защищен от попадания воды и пыли, а прорезиненный корпус позволяет не бояться падений прибора.

Работать без перерыва с таким инструментом можно довольно долго – до 15 часов. Есть функция автоотключения: она срабатывает, если уровень не трогать в течение получаса.

Идеально подходит для применения в быту или профессионального ремонта квартир, но его бесполезно пытаться применить в больших помещениях или на улице.

INSTRUMAX ELEMENT 2D SET

Лазерный нивелир INSTRUMAX ELEMENT 2D SET обладает множеством достоинств. Это единственный из рассматриваемых измерителей, с которым можно работать на улице или в очень больших помещениях. Устройство можно включить в специальном режиме работы с приемником: это увеличит дальность его работы до 50 метров. В обычном режиме дальность зависит от освещенности и не превышает 10 метров. Точность измерений составляет 2 миллиметра на 10 метров.

Особенностью данной модели является возможность отключения самонивелирования – блокировка механического маятника, отвечающего за проверку отклонения от горизонта. Эта функция необходима, когда требуется выравнивание относительно каких-то объектов.

ELEMENT 2D SET сконструирован таким образом, что работать с ним можно в условиях ограниченного пространства: даже при максимальном приближении к стене вертикальный луч будет проходить от пола до потолка. Эта особенность очень удобна при выставлении маяков в санузле.

В комплекте с лазером идет штатив. Корпус устройства со всех сторон закрыт резиновыми уплотнителями: это сохранит прибор при падении.

Пожалуй, из всех недорогих лазерных уровней именно этот прибор является самым функциональным.

Таблица характеристик

Для того, чтобы модели было удобнее сравнивать между собой, основные параметры сведены в таблицу.

В ТОПе Модель Дальность, м Точность, мм/м Габариты, мм Цена, тыс. руб.
10 20 0,3 100х100х85 15,0-16,0
9 10 0,2 260х160х230 3,0-4,5
8 40 0,2 59х90х89 3.0-5,0
7 10 0,5 58х42х96 3,0-4,0
6 15 0,7 76х66х76 1,5-2,5
5 10 0,2 45х86х80 3,0-3,5
4 40 0,3 100х100х85 1,8-2,0
3 15 0,2 149х84х142 20,0-28,0
2 10 0,2 45х86х80 2,5-3,5
1 10 0,8 65х65х65 2,0-3,5

Какой лазерный нивелир лучше всего купить и какие параметры учитывать при этом? Ответ на эти вопросы можно найти в нашем рейтинге ТОП 10 самых лучших нивелиров. Теперь без труда выбирайте для себя подходящий инструмент.

Как выбрать устройство: основные параметры

При покупке обратите внимание на следующие параметры прибора:

  • максимальная дальность действия;
  • количество лучей и длина волны. Чем больше лучей, тем больше спектр возможностей. Оптимальная длина волны около 635 нм;
  • погрешность. От неё зависит класс точности. С его увеличением растёт стоимость;
  • самовыравнивание. При наличии компенсатора выравнивание будет происходить автоматически, и вы не будете тратить на это время;
  • диапзон температуры, при которой нивелир может работать. Самый оптимальный: от -10 до +40 градусов;
  • наличие штатива в комплекте. Если его нет, то следует докупить для удобства работы;
  • очки в комплекте. Позволяют увидеть луч при дневном свете;
  • размеры и вес.

Особенности выбора для разных видов работ:

  • простое выравнивания в домашних условиях:
    • дальность действия до 10 метров;
    • угол развёртки 120 градусов;
    • автоматическое выравнивание луча необязательно;
  • построени плоскостей в помещении:
    • дальность до 30 метров;
    • угол развёртки 180 градусов;
    • самовыравнивание с возможностью отключения. Это позволяет устанавливать нивелир под углом;
    • точность до 0,3 мм/м;
  • работа на улице:
    • проекция 360 градусов;
    • дальность до 500 метров;
    • самовыравнивание;
    • точность 0,1 мм/м;
  • для геодезии, топографии и строительства дорог:
    • диаметр объектива;
    • кратность увеличения;
    • минимальное фокусировочное расстояние.

Подведя итог, можно сказать, что при выборе нивелира нужно ориентироваться на виды предстоящих работ и финансовые возможности:

  • для проведения точных измерений при строительстве на крупных объектах подойдёт оптический технический нивелир;
  • если вы не ограничены в бюджете, и вам нужны высокоточные измерения с возможностью быстрой обработки и записи данных, то выбирайте среди электронных приборов. Такие же устройства подойдут геодезистам;
  • для ремонта квартиры или дома, для монтажа различного оборудования рассмотрите лазерные проекционные нивелиры;
  • для ландшафтного дизайна и работы на больших расстояниях выбирайте среди ротационных моделей. Лучи видны при дневном свете. При работе совместно со специальным приёмником дальность действия ротационного нивелира увеличивается до 700 м.

В чем разница между нивелиром и лазерным уровнем

Общие отличия между устройствами могут быть не слишком очевидными. Гораздо проще понять разницу между построителем плоскостей и нивелиром на примере конкретных особенностей.

Точность проекции

Видео об отличиях лазерного уровня и лазерного нивелира в первую очередь отмечают разницу в достоверности показаний. Для бытового построителя плоскостей погрешность составляет в среднем 1 мм на 1 м проекции. При этом класс и ценовая категория устройства особой роли не играют. Даже очень дорогие уровни от известных брендов, так или иначе, будут демонстрировать точность, приблизительно равную указанной.

Лазерный нивелир обладает куда меньшей погрешностью. Обычно она составляет всего 0,2-0,3 мм/м даже для недорогих устройств. Топовые модели, особенно ротационные, дают погрешность не более 0,1 мм/м.

Дальность измерения

Нивелирные устройства часто используют при работах в закрытых помещениях, но их отличие состоит в том, что изначально они предназначены для замеров на местности. Поэтому дальность действия таких аппаратов составляет около 50 м для проекционных моделей и более 100 м — для ротационных.

Лазерные уровни предназначены обычно для нанесения разметки на расстоянии 10-15 м. Дорогие модели могут проецировать точки и линии на 25-30 м, но такие показатели обычно являются максимальными.

Лазерные отметки нивелиров обычно лучше различимы при ярком свете

Комплектация

Нивелиры относятся к профессиональному оборудованию и предназначены для эксплуатации в сложных условиях. Обычно в комплекте к ним прилагаются:

  • штатив для установки приспособления на местности;
  • пульт дистанционного управления, позволяющий проводить замеры без помощников;
  • жесткий кейс для хранения и безопасной транспортировки устройства;
  • специальные очки, которые помогают четче видеть лазерный луч при дневном свете.

Комплектация бытовых строительных уровней обычно скромнее, и в этом состоит немаловажное отличие. В наборе с приборами могут поставляться штатив и кейс, а также магнитные подставки и держатели

Но вот пульта ДУ и рабочих очков обычно не предусмотрено.

Отличие лазерных нивелиров состоит в более прочном корпусе с хорошей защитой от пыли и влаги

Тип источника питания

И нивелиры, и уровни работают от автономного источника питания, в этом аспекте отличий между ними нет. Но бытовые приборы обычно функционируют от простых батареек типа АА. Это является одновременно их достоинством и недостатком. Элементы питания легко найти, и стоят они недорого, но и емкости батареек хватает ненадолго.

Профессиональные лазерные нивелиры функционируют от мощных аккумуляторов. Они рассчитаны на более долгую работу без перерывов и чаще всего поддерживают опцию подзарядки. Минусом является то, что за уровнем запаса энергии необходимо постоянно следить. А если аккумулятор полностью исчерпает свой ресурс, то найти новый на замену можно оказаться не так просто.

Механизм сохранения равновесия

И лазерный нивелир, и уровень предоставляют точные показания только при ровном расположении в пространстве. Поэтому устройства обоих типов обычно оснащаются встроенными механизмами, отвечающими за собственное равновесие прибора.

Выравнивание в агрегатах для измерений и выставления отметок может быть ручным или автоматическим. В первом случае пользователь настраивает приспособление по специальной пузырьковой капсуле на корпусе. Во второй ситуации агрегат занимает ровное положение автоматически, под воздействием внутреннего механизма.

Самовыравнивание обычно относится к отличиям нивелиров — настраивать такие приборы перед работой проще. Но желательно, чтобы автоматику можно было отключать по желанию. Иначе агрегат не позволит выстраивать плоскости под определенным малым углом, даже если этого требуют рабочие условия и конкретные задачи.

Для уровней допустимый предел отклонения составляет обычно 3-35 мм, для нивелиров 3-50 мм

Дополнительные функции

Отличия между лазерным уровнем и нивелиром по набору дополнительных функций могут быть как малозаметными, так и значительными. Во многом это зависит от цены и класса приборов.

Обычно даже простой профессиональный измеритель высот предоставляет более широкие возможности, чем бытовой построитель плоскостей. В частности, отличие ротационных моделей состоит в том, что они вращаются вокруг оси на точке опоры и выстраивают от трех до пяти разнонаправленных меток в зоне действия. Лазерные уровни работают только с двумя точками на длине луча и способны проецировать горизонтальную и вертикальную линию либо ту и другую одновременно.

Чем отличается от уровня?

Нередко проводят сравнение нивелиров и уровней, работающих на основе свойств лазерных лучей. Как показывает практика, лазерные нивелиры стали незаменимыми устройствами. Они в полной мере доказали свою максимальную эффективность при построении вертикальных, горизонтальных, наклонных плоскостей и прямых углов. В результате такие современные приборы смогли успешно заменить собой обычные уровни, отвесы, правила и угольники.

Уникальные эксплуатационные показатели, технические характеристики и конструктивные особенности обеспечили лазерным нивелирам более чем широкую сферу применения. Эти приборы эффективны как в условиях небольших по площади помещений, так и за пределами зданий и сооружений. Некоторые модели способны строить проекции на расстоянии до нескольких сотен метров.

В свою очередь, лазерный уровень – это инструмент, имеющий маркер в виде тонкого луча. Принцип его действия базируется на построении линий по двум точкам.

Одним из ключевых отличий этих двух инструментов является дальность действия. Так, у дешевых уровней данный показатель чаще всего не превышает 10 метров. Более дорогие модификации способны измерить до 25 метров. Аналогичные показатели нивелиров намного выше (от 50 до 100 метров и более). Стоит учесть, что на рассматриваемый параметр оказывает непосредственное влияние освещение.

Еще одним важным моментом являются отличия механизмов выравнивания инструмента. Как правило, устройство оповещает оператора даже при самых незначительных отклонениях (десятые доли градуса). Уровни и нивелиры имеют разные показатели фиксируемых автоматикой отклонений. В первом случае речь идет о диапазоне 3-35 мм, а во втором – 3-50 мм.
