Как правильно выбрать насосную станцию для частного дома

Особенности устройства насосного оборудования

Насосные станции имеют стандартную комплектацию. Агрегат состоит из таких частей, как:

1.гидроаккумулятора, который является основной частью устройства. Защищает от гидроударов, когда подается жидкость к баку.

2.поверхностного насосного оборудования, при помощи которого осуществляется водозабор из источника.

3.электродвигателя, в котором соединяются электропровод с механизмом, чтобы управлять давлением.

4.монометра, который контролирует давление в станции.

5.реле, управляющее уровнем давления. Устройство автоматически настраивается, само начинает работу, если давление понижается, когда оно достигает максимума, то само выключается.

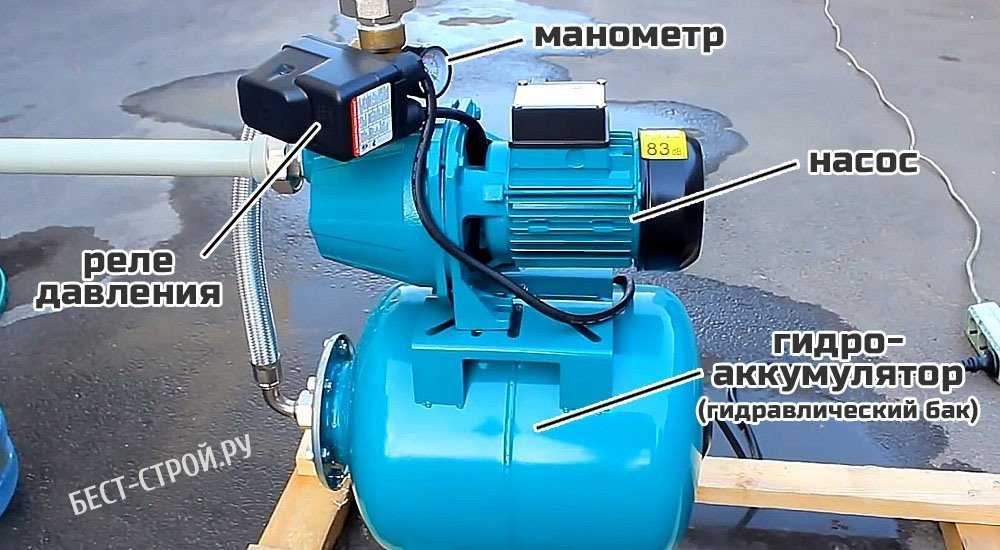

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

  1. гидроаккумулятор (гидравлический бак с мембраной);
  2. насос;
  3. реле давления;
  4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

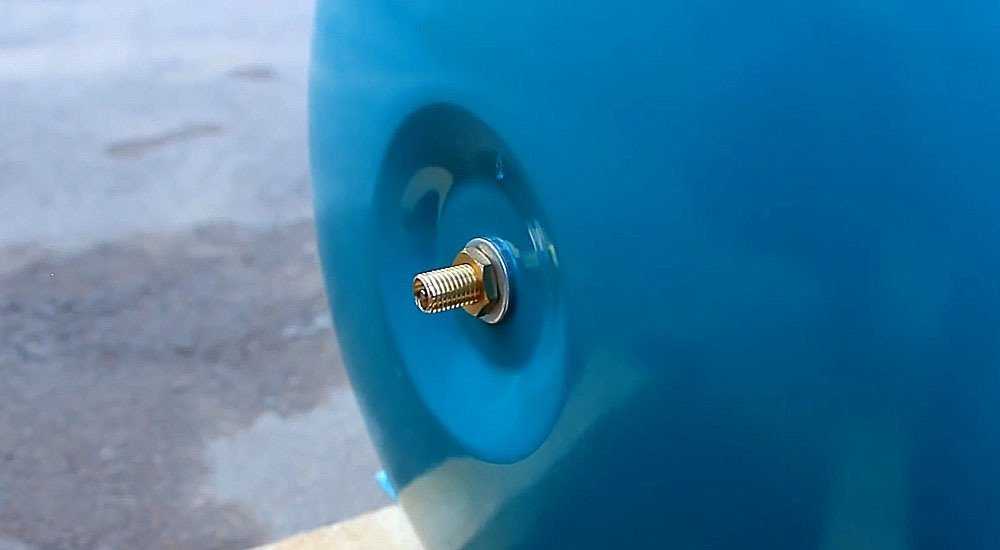

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

  • реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
  • больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

  • поверхностные насосы:
    • многоступенчатые;
    • самовсасывающие;
    • центробежные.
  • погружные насосы:
    • центробежные;
    • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса Глубина всасывания Напор КПД Уровень шума Установка Эксплуатация
Центробежный насос 7-8 м высокий низкий высокий вне дома, удаленно сложно: необходимо заливать воду в систему
Многоступенчатый насос 7-8 м высокий высокий нормальный внутри дома сложно: необходимо заливать воду в систему
Самовсасывающий насос до 9 м (до 45 м при наличии эжектора) нормальный нормальный нормальный внутри дома просто: нет особенностей
Центробежный погружной насос до 40 м нормальный низкий нормальный в воде просто: нет особенностей
Вибрационный погружной насос до 40 м низкий низкий нормальный в воде просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

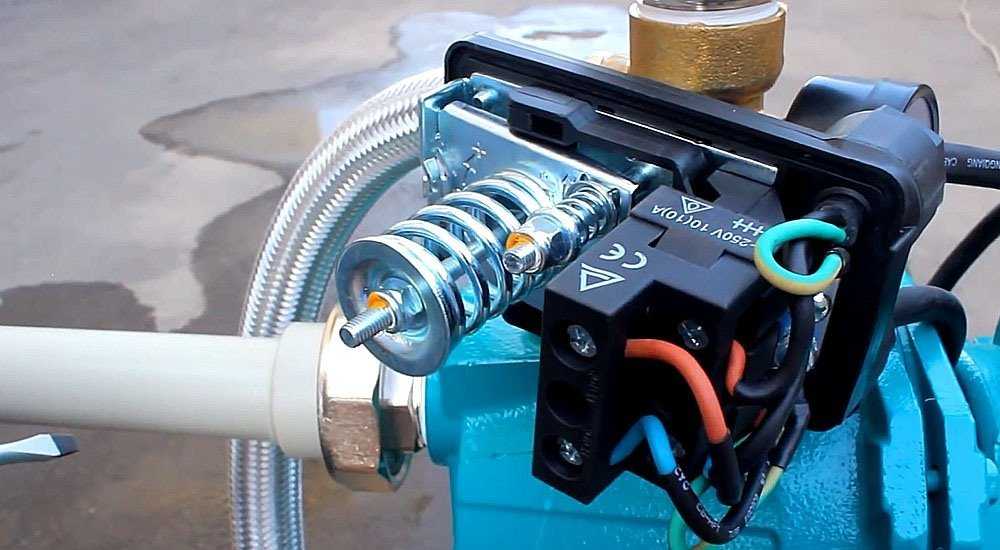

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

  1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
  2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

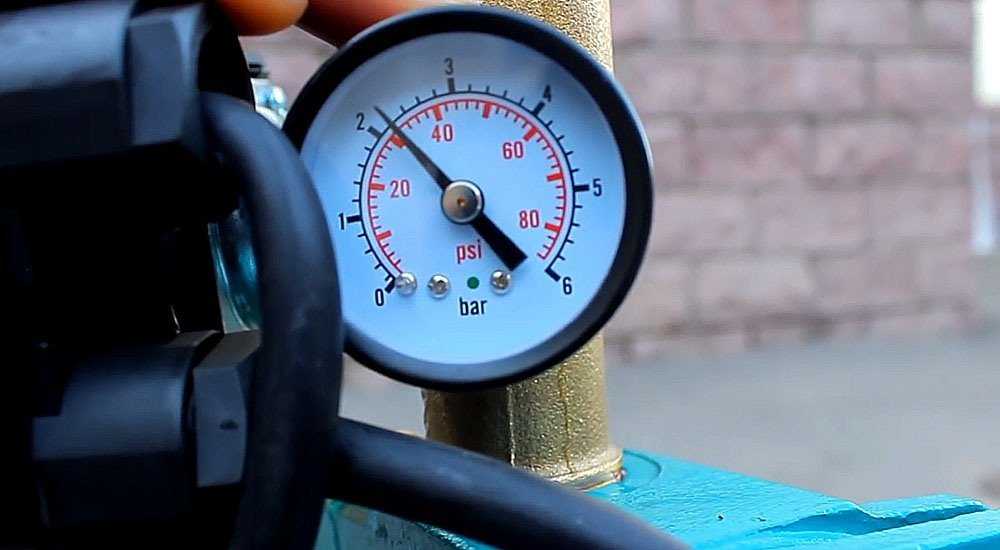

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

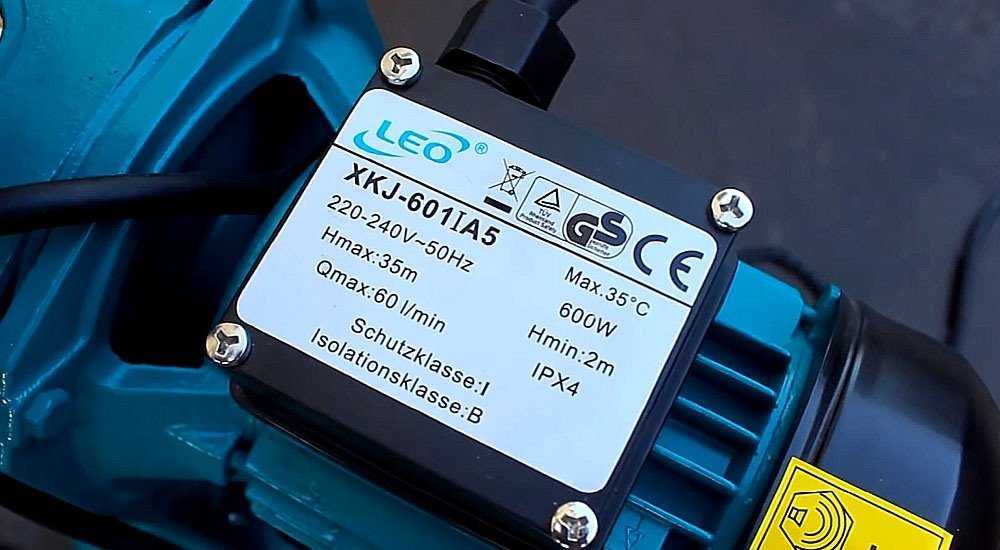

Основные характеристики насосных станций

Технические характеристики являются основными критериями выбора насосной станции, поэтому их необходимо рассмотреть отдельно.

Производительность

Эта величина характеризует способность оборудования обеспечить потребителя водой в зависимости от его потребности. Максимальная потребность в воде отдельно взятого объекта можно определить, зная точки водоразбора, предусмотренные в нём. Для каждого элемента системы водоснабжения существуют усреднённые нормы водопотребления в единицу времени, поэтому сложив эти цифры, можно получить максимальную потребность в воде для конкретного объекта. В справочной литературе эти значения приведены в литрах в секунду, поэтому их следует перевести в требуемую шкалу (л/ч) и перемножить на коэффициент использования, определяемый по следующей формуле.

Формула для определения коэффициента использования при расчёте потребности в воде конкретного объекта

В данной формуле Х – это количество точек водоразбора. Кроме этого, существуют онлайн-калькуляторы для определения данного показателя и специальные программы, но для определения максимальной потребности небольшого загородного дома достаточно и приведённого выше алгоритма расчёта.

Максимальная глубина забора воды

Максимальная глубина забора воды характеризует расстояние между осью насоса и зеркалом водного объекта в вертикальной плоскости. На этот параметр также оказывает влияние расстояние между точками по горизонтальной оси (от станции до водозабора), поэтому при выборе модели необходимо данную величину разделить на 10 и полученное значение прибавить к цифре, характеризующей глубину в вертикальной плоскости.

Конструкция обратного клапана

Объём гидроаккумуляторного бака

Как уже было указано выше, объём бака-накопителя характеризует способность насосной станции обеспечивать водой систему водоснабжения при отключённом электроснабжении. Следует помнить, что чем больше объём гидроаккумулятора, тем выше стоимость насосной станции. Кроме этого, на стоимость оказывает влияние материал, используемый при изготовлении. Дешевле обойдутся конструкции, изготовленные из чёрного металла, а дороже − из нержавейки или чугуна.

Напор воды в системе водоснабжения

Напор воды характеризуется давлением, создаваемым насосом в системе водоснабжения.

Для домов коллективного пользования к этому параметру предъявляются определённые требования, характеризующие давление у самого удалённого объекта водопотребления.

Для загородного дома таких требований нет, но давления воды в самой удалённой точке должно быть достаточным для работы санитарно-технического и прочего оборудования.

Система автоматического водоснабжения на базе погружного насоса

Мощность установки и напряжение питания

Бытовые модели насосных станций рассчитаны на работу от сети напряжением в 220 Вольт, их мощность составляет 0,5−2 кВт. Более мощные агрегаты, как правило, промышленного использования имеют мощность более значительную и работают от электрической сети в 380 Вольт.

Наличие систем автоматики

Объём систем автоматики зависит от назначения насосной станции. Так, для дачи или орошения подойдут модели с ручным управлением, а для системы водоснабжения – с устройством датчиков контроля давления, посредством которых насосная станция включается в работу автоматически.

Защита от сухого хода и перегрева

Эти функции также относятся к системам автоматики, но ими комплектуются только дорогие модели. Защита от сухого хода отключает агрегат, если в объекте водозабора по каким-либо причинам исчезнет вода.

Насосная станция модель «Hammer Flex NST800А»

Перегрев – это ещё одна причина выходаиз строя насоса или электрического двигателя, поэтому при возникновении таких ситуаций защита отключает насосную станцию от электрической сети.

Как подобрать

Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:

  • тип и производительность насоса;
  • размеры гидроаккумулятора;
  • место расположения.


Примерно схема подключения насосной станции выглядит так. При круглогодичном использовании трубы должны быть уложены ниже глубины промерзания грунта

Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м3/час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.

Подбор типа насоса

Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.

В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:

  • насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
  • нормально всасывающий с глубины 7-8 метров.

Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.


Насос — один из главных компонентов системы

При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.

Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса  устанавливают специальную сетку-фильтр.

https://youtube.com/watch?v=p1twcgiduZg

Выбор мощности

Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.

В среднем, для семьи из 3-4 человек расход составляет 2-4 м3/час, соответственно выбирается и оборудование.

Выбор объема гидроаккумулятора

Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.


Чем больше бак для воды, тем реже включаться будет насос

Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.

Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.

Что такое насосная станция для жилого дома

Для нормального выбора насосной станции необходимо знать ее устройство, технические характеристики, и сможет ли она подать воду в тот или иной дом.

Насосная станция состоит из следующих элементов:

  • насос;
  • резервуар для воды;
  • реле, которое управляет работой станции;
  • обратный клапан, который пропускает воду в устройство и не выпускает ее обратно в источник.

Для очистки питьевой воды из скважины и обеспечения безопасной работы насоса применяется фильтр, который в комплект, как правило, не входит. Однако, его установка является обязательной, так как частички песка и глины не только могут влиять на состав воды, но и способствуют быстрому износу механических частей станции.

Бесшумные насосные станции водоснабжения для дома при правильной установке и эксплуатации надолго обеспечат жильцов питьевой водой. Уровень комфорта при этом ничем не отличается от городской квартиры.

Принцип работы насосной станции

Работа данного устройства проста. Станцию необходимо установить в нужном месте, подключить к сети электроэнергии, а водопроводную трубу одним концом следует подсоединить к станции, а другой вставить в скважину или колодец. В бак необходимо налить определенное количество воды и создать давление при помощи обычного автомобильного насоса.

Далее нужно включить станцию, открыв водопроводный кран. Затем обратный клапан сработает и закачает воду из источника. Когда резервуар наполнится водой, работа насоса прекращается и вода поступает потребителям с помощью созданного давления.

При снижении рабочего давления до определенного уровня реле включает насос, который закачивает воду в бак и выключает его при достижении уровня рабочего давления станции.

Итальянская насосная станция Pedrollo

Насос охлаждает вода, которая проходит через него. Ее температура значительно ниже, чем окружающая среда.

В нашей стране популярны итальянские насосные станции, которые зарекомендовали себя как надежные агрегаты для подачи воды в дом. Не отстают от них по качеству и устройства, произведенные в Германии.

Разновидности станций и их отличия

Любая насосная станция для водоснабжения дома и дачи включает в себя:

  • насос;
  • гидроаккумулятор или бак;
  • электронную часть;
  • другие элементы: фильтры, эжекторы, трубопроводы и т. д.

Типы станций:

  1. Поверхностные.
  2. С выносным эжектором.
  3. Погружные.

Как правило, вихревыми насосами оснащаются поверхностные станции, вибрационными – погружные, а центробежными – все типы систем. Чтобы узнать, какая насосная станция лучше для водопровода в частном доме, нужно ознакомиться с каждой из них.

Поверхностные станции

Преимущества:

  1. Подойдут для любого источника, даже для узких скважин. Диаметр всасывающей трубы – от 32 мм.
  2. Могут начинать работу при отсутствии воды в насосе, который втягивает ее с глубины.

Главный признак поверхностных станций – вся установка находится в доме или на приусадебном участке. Для закачки воды достаточно погрузить шланг в источник и включить устройство в электрическую сеть. При стационарном расположении станции водоснабжения для частного дома целесообразно шланг заменить трубопроводом. Насосы, как правило, компонуются на общей раме с остальными агрегатами.
Обязательными элементами поверхностных станций являются:

  1. Фильтр. Представляет собой металлическую сетку, защищающую насос от посторонних частиц, которые могут попасть вместе с водой.
  2. Обратный клапан. Не дает уходить воде обратно, когда насос не работает.

Оба элемента размещаются на конце трубопровода, опущенного в воду (автономная система водоснабжения частного дома).

Поверхностные станции для водоснабжения дачи популярны, так как удобны в использовании, но ограничены по глубине источника: они способны брать воду с 7–10 м.

Станции с эжектором

Системы забора воды благодаря эжектору получают более высокую производительность при неизменной мощности электродвигателя насоса.

Что такое эжектор?

Устройство использует принцип классического струйного насоса «труба в трубе».

Через внутреннюю трубу (сопло) насос начинает быстро качать воду, выбрасывая ее в большую трубу (трубку Вентури), где она увлекает за собой воду, находящуюся в неподвижном положении.

Подобный принцип используется в старых распылителях одеколонов: при нажатии на резиновую грушу воздух, выходящий из нее, затягивает за собой одеколон с флакона.

Для работы выносной эжекторной системы необходимо, чтобы часть воды возвращалась обратно. Поэтому, кроме подающей магистрали, имеется канал рециркуляции. Между насосом и эжектором должно быть два трубопровода.

Встроенный эжектор

Конструктивно эжектор может располагаться в корпусе насоса.

Преимущество данного устройства:

  1. Не нуждается в большой мощности электродвигателя.
  2. Простое подключение, как у поверхностных станций: трубопровод от источника соединяется с входом насоса.

Недостатки:

  • подъем воды с глубины 5–6 м;
  • высокий уровень шума.

Выносной эжектор

Если скважина глубокая, необходим выносной эжектор. Все оборудование находится на поверхности. Две трубы с эжектором опускаются в источник.

Преимущества таких станций водоснабжения для дома:

  • создают меньше шума, чем насосы со встроенным эжектором;
  • глубина забора воды – 25–50 м.

Допустимое расстояние до источника – 20–40 м.

Недостатки:

  1. Для скважины малого диаметра не годятся (как сделать водоснабжение в частном доме из скважины). Ведь в нее требуется завести две трубы.
  2. КПД 30–35 %.

Погружные станции

Для глубоких источников применяются погружные насосы и водяные станции для домашнего водопровода работающие с ними (как сделать водопровод из колодца на даче своими руками). Насосы опускаются не глубже 1 м до дна, чтобы не захватывать ил. Заборное отверстие находится на самом насосе: сверху или снизу.

Особенности погружных насосов:

  1. Достают воду с глубины до 300 м. Для дома применяют модели с забором 20–50 м.
  2. Высокая производительность и КПД.
  3. Небольшой вес.

Выпускаются модели с малым диаметром: от 90 мм. Они могут быть размещены в скважинах.

Лучшие вибрационные насосные станции

В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.

DAB E.sybox Mini 3 (800 Вт)

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.

Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.

Достоинства:

  • простота установки;
  • удобство использования;
  • производительность 4.8 м³/ч;
  • напор до 50 метров;
  • долговечность.

Недостатки:

высокая цена.

DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.

Metabo HWW 4000/25 G

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.

Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.

Достоинства:

  • простота обслуживания;
  • долговечность;
  • производительность до 4000 л/ч;
  • мощный двигатель;
  • отверстие для залива воды.

Недостатки:

короткий кабель.

Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.

ЗУБР НАС-Т5-1100-С

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.

Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.

Достоинства:

  • прочный корпус;
  • долговечность;
  • мощный двигатель;
  • высокая производительность;
  • обратный клапан.

Недостатки:

короткий сетевой кабель.

ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.

Акваробот М 5-10 (В)

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.

Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.

Достоинства:

  • компактность;
  • высокая производительность;
  • удобство обслуживания;
  • простота установки;
  • низкая цена.

Недостатки:

малая глубина всасывания.

Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.

Установка насосной станции своими руками

Если вы проживаете на даче постоянно, что без насосной автостанции не обойтись. Потратившись на приобретение этого оборудования, вам необязательно нести затраты на услуги специалистов. Работу по монтажу установки насосной станции можно выполнить своими руками. Грамотный подход к этой задаче позволит обеспечить надежность работы оборудования и продолжительность срока службы.

Следует сказать, что подключение насосной станции своими руками производится по одной общей схеме.

Необходимо установить оборудование на абсолютно ровную поверхность. Оптимально, если аппарат будет надежно закреплен, поскольку при его работе может возникать вибрация, что будет приводить к изменению его положения.

Далее необходимо сконструировать входящую магистраль. Трубу необходимо пустить в воду от 30 см или немного меньше. Противоположную сторону следует подключить непосредственно к прибору. При создании входящей магистрали необходимо обеспечить и угол направления скважины.

После этого необходимо наполнить водой и сам насос, и входящую магистраль. Делается это через заливное отверстие. После этого запорная часть должна быть подключена к станции. Далее вручную выполняется регулировка необходимого давления в баке.

Теперь остается подключить насосную станцию к розетке. После этого можно увидеть, как насос начнет выполнять свою основную функцию – качать воду и заполнять жидкостью аккумулятор и магистраль. Когда бак насоса будет наполнен определенным количеством воды, давление достигнет уровня 3 атмосферы, произойдет включение прибора.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучший совет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
