Как правильно выбирать узо

Установка и подключение электрической плиты

Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.

Следите за нулевыми проводниками. Как мы привыкли нуль должен быть везде общим и должен объединять все нулевые проводники. А вот использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

  • дешевизна, так как необходим только один АВДТ
  • необходимо немного места в распределительном щитке.

Минусы:

  • при срабатывании дифавтомата обесточивается вся квартира
  • затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа S (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

  • надежность и безопасность
  • при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

  • дороговизна, так как дифавтоматы стоят недешево
  • необходимо много место в распределительном щитке, чтобы все это разместить
  • сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Специально для Елены ответ на второй комментарий. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:

Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:

— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!

Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:

— Монтер, ты бы хоть паяльник взял, разве можно зубами?

А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.

Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Классификация защитных устройств

Каждой задаче – свое УЗО

Типы УЗО АС, А, В

В зависимости от типа, УЗО обязано отключаться от разного вида утечек тока, есть УЗО, которые отключают только переменный ток, есть УЗО которые переменный и пульсирующий ток:

УЗО тип АС реагирует на мгновенный переменный дифференциальный ток утечки, т.е. это обычные потребители: освещение,  теплые полы, холодильники, конвекторы и др. Тип УЗО АС обозначается на панели, это либо буквы АС, либо специальный символ (пиктограмма) или и то и другое вместе.

УЗО тип А реагирует, как на переменный, так и на пульсирующий ток утечки, который может медленно нарастать или возникать внезапно. Это приборы, в которых используются выпрямители и импульсные блоки питания: компьютеры, стиральные машинки, телевизоры, посудомойки, микроволновки, т.е. там, где всем управляет электроника. В некоторых инструкциях на современные электроприборы отдельно указывается, что необходима установка УЗО типа А. Пиктограмма для УЗО тип А выглядит следующим образом

УЗО тип А дороже, чем УЗО тип АС, т.к. «охватывает» бОльшую зону защиты. Но следует отметить, что уровень защиты с УЗО типа АС выше, чем если бы УЗО не было бы вообще.

ПУЭ 7.1.78. В зданиях могут применяться УЗО типа “А”, реагирующие как на переменные, так и на пульсирующие токи повреждений, или “АС”, реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.

Часто у читателей возникает вопрос: “Какое УЗО поставить на холодильник, стиральную машинку, посудомойку, варочную панель и т.д.?”. Самый правильный ответ, вы найдете в инструкциях на бытовую технику.

Но, например, в Европе разрешено устанавливать УЗО только тип А. УЗО тип АС запрещены.

УЗО тип В – редкость в России, их применяют в промышленности, где помимо прочих видов утечек, есть утечки выпрямленного тока, в быту УЗО тип В не применяют.

Критерии подбора УЗО

При поиске подходящего защитного отключения первым делом смотрят на показатели номинального и дифференциального тока

После этого внимание акцентируют на виде и конструкции аппарата, а также узнают, какой фирмой было произведено УЗО

Номинальный ток

Мастера, специализирующиеся на работе с электричеством, советуют покупать устройство защитного отключения с номинальным током на порядок выше расчётного. Благодаря этому получится добиться надёжности в функционировании выключателя дифференциального тока и долгое время не ремонтировать и не заменять его. Например, для автомата на 40 А целесообразнее выбрать УЗО на 63 А.

Ток утечки

Номинальный дифференциальный отключающий ток УЗО должен иметь значение хотя бы в 3 раза больше тока утечки у цепи электрической техники, предохраняемой от происшествий, т. е. должно выполняться условие IDn> = 3*ID.

Суммарный ток утечки электроустановки ID определяют специальным прибором или рассчитывают, используя определённые данные. Если нет возможности провести измерения, ток утечки рекомендуют определять из расчёта 0,4 мА на 1 А тока нагрузки, а ток утечки цепи — из расчёта 10 мкА на 1 м длины фазного проводника.

Приемлемые значения номинального отключающего тока можно узнать из специальной таблицы.

Таблица: зависимость рекомендуемого значения тока утечки УЗО от номинального тока нагрузки

Номинальный ток нагрузки в зоне защиты, А 16 25 40 63 80
IDn при работе в зоне защиты одиночного потребителя, мА 10 30 30 30 100
IDn при работе в зоне защиты группы потребителей, мА 30 30 30(100) 100 300
IDn УЗО противопожарного назначения на ВРУ, мА 300 300 300 300 300

Разновидности устройств защитного отключения

Выключатель дифференциального тока может иметь один из следующих типов:

  • AC. Такие устройства реагируют исключительно на переменный электрический ток, то есть рассчитаны на контроль функционирования освещения, тёплого пола и мелкой бытовой техники;
  • A. УЗО этого класса реагируют и на переменный, и на пульсирующий постоянный ток, питающий бытовую технику типа холодильников, системных блоков компьютеров и других приборов под электронным управлением;
  • B. Такие устройства защитного отключения используются только на промышленных предприятиях.

УЗО типа B встречается довольно редко, на его корпусе можно увидеть значок в виде сплошной и пунктирной прямых линий

Конструкция УЗО

Если рассматривать конструкцию устройств защитного отключения, то их делят на следующие виды:

  • электронные УЗО со встроенной платой, моментально реагирующей на любые перемены в заданных показателях и отключающей питание от сети, но не способной работать без подачи энергии от наружного источника;
  • электромеханические УЗО, отличающиеся надёжностью, поскольку они не нуждаются в питании и легко срабатывают в ответ на появление дифференциального тока.

Производители устройств защитного отключения

Как отмечают электрики, наиболее долговечны и надёжны устройства защитного отключения, производимые под следующими названиями:

  • ABB — продукция шведско-швейцарской компании, которая выбилась в лидеры по изготовлению электрических приборов, так как создаёт их качественными и безопасными;
  • Legrand — французская марка, чьи товары по качеству ничем не уступают компании ABB, но стоят довольно дорого;
  • SchneiderElectric — французский бренд, завоевавший симпатии многих специалистов по обслуживанию электроприборов;
  • Siemens — огромный концерн, основная специализация которого — изготовление приборов, применяемых в быту (отличается от других фирм меньшим упором на качество товара);
  • Moeller — немецкая продукция, отвечающая всем стандартам качества и активно используемая в России;
  • IEK — продукция, качество которой приемлемо, а цена — низкая;
  • «Контактор» — фирма с хорошей репутацией на рынке России, поскольку она выпускает приборы на заводе, принадлежащем компании Legrand;

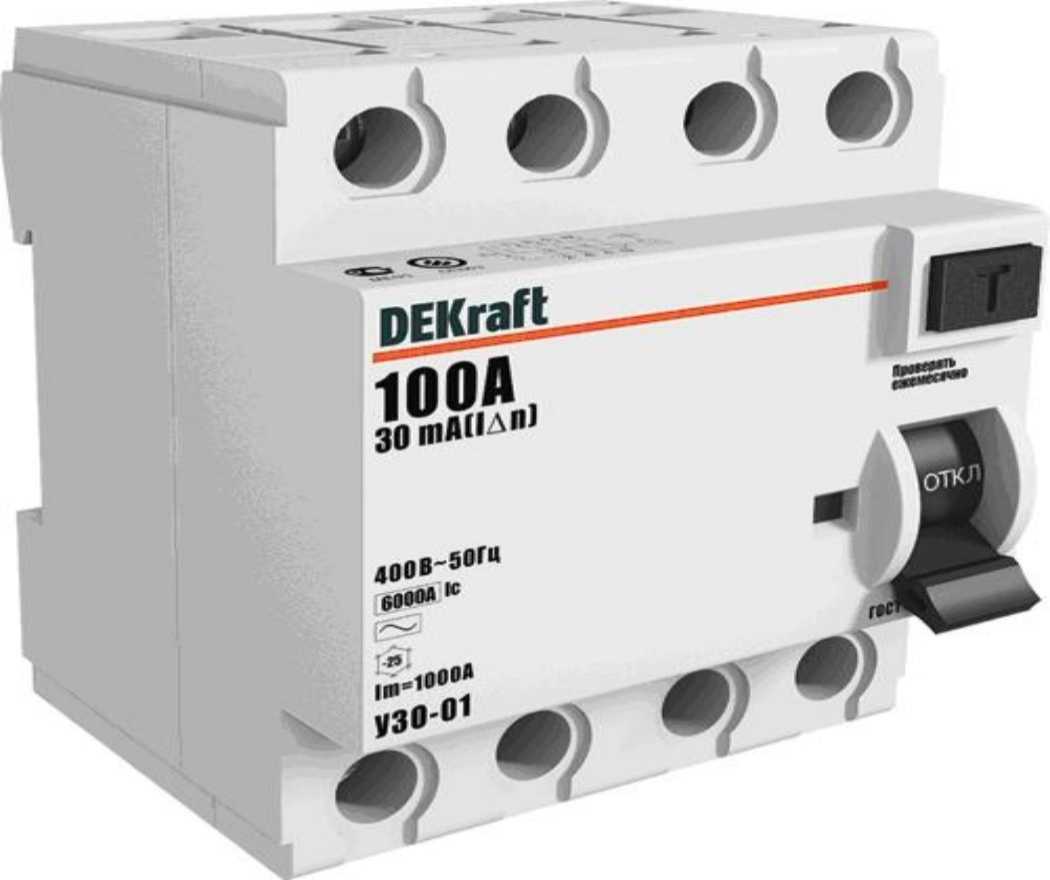

  • DEKraft — российская компания, ставшая сравнительно недавно производить электроприборы невысокого качества по низкой цене.

Виды УЗО

Конструкция и принцип действия защитного устройства

Как работает прибор защиты?

Подключение защитного модуля к основной электрике всегда осуществляется после вводного автоматического выключателя и счетчика электроэнергии. УЗО с одной фазой, предназначенное для сети со стандартным показателем в 220 В, имеет в своей конструкции 2 рабочие клеммы на ноль и фазу. Трехфазные агрегаты комплектуются 4 клеммами на 3 фазы и общий ноль.

Находясь в активированном режиме, УЗО сравнивает параметры входящих и выходящих токов, и просчитывает, сколько ампер идет на все, имеющиеся в помещение электропотребители. При корректной работе эти показатели ничем не отличаются друг от друга.


Иногда УЗО может сработать без видимых причин. Обычно эту ситуацию провоцируют залипание кнопок и разбалансировка устройства, вызванные слишком интенсивной эксплуатационной нагрузкой или образовавшимся конденсатом

Разница показателей между входными и выходными токами четко указывает на то, что в доме имеется утечка электрики. Иногда она возникает из-за контакта человека с оголенным проводом.

УЗО эту ситуацию фиксирует и сразу же обесточивает подконтрольный участок сети, чтобы защитить пользователя от потенциально возможного удара тока, ожога и прочих бытовых травм, связанных с электричеством.

Самый нижний порог, при котором срабатывает устройство защитного отключения, составляет 30 мА. Этот показатель называется уровнем неотпускания, при котором человек ощущает резкий токовый удар, но еще может отпустить предмет, находящийся под напряжением.

При переменном напряжении 220 В частотой 50 Гц ток, объемом в 30 миллиампер, ощущается уже очень сильно и вызывает судорожное сокращение рабочих мышц. В такой момент пользователь физически не может разжать пальцы и отбросить в сторону деталь или провод, находящиеся под высоким напряжение.

Все это ведет к опасным ситуациям, угрожающим не только здоровью, но и жизни. Предотвратить эти неприятности может только грамотно подобранное и корректно установленное УЗО.

Электроника или электромеханика

Выбираем УЗО — какое предпочесть, — электронное или электромеханическое? На рынке существуют два типа таких приборов. Разница между ними — в типе срабатывающего механизма. Электронное УЗО дешевле, но имеет существенный недостаток: оно работает только при наличии внешнего питания.

Люди, полагающие, что если нет питания — нет и опасности, ошибаются. При обрыве нулевого провода свет гореть не будет, но на фазе питание сохранится. Сохраняется опасность утечки тока и, соответственно, электрического удара. Поэтому помните: лучшими УЗО стоит считать электромеханические. Они не зависят от внешнего питания.

Отличить один тип УЗО от другого можно по следующим признакам:

  • маркировка. У электроники на схеме всегда присутствует треугольник с буквой «А» — усилитель по току;
  • с помощью батарейки. При подключении к прибору обычной батарейки электромеханика срабатывает, электроника — нет;
  • с помощью магнита. Включенное электромеханическое УЗО выключится, если к нему поднести магнит.

Именно электромеханику стоит выбрать для частного дома, где качество проводки обычно хуже, чем в квартире, а вероятность перегорания или обрыва нулевого проводника выше. Просто в силу того, что часть проводки дачного домика или коттеджа всегда находится на улице, и подвержена воздействию внешней среды.

Характеристики защитного устройства

В продаже можно найти очень много разнообразных моделей выключателей дифференциального тока. Между собой они отличаются производственными нормами, способом установки и областью использования.

Неправильный выбор устройства защиты может повлечь за собой следующие неприятности:

  • Прибор будет постоянно срабатывать реагируя на малейшие утечки, которые присутствуют в электросети каждого дома.
  • Если при покупке был выбран прибор с завышенными характеристиками, он может не ответить на аварийную ситуацию. В результате высока вероятность электротравмы.

Чтобы избежать подобных казусов нужно в обязательном порядке изучать характеристики УЗО. Прочитать их можно по специальным маркировкам, нанесенным на корпус аппарата.

Номинальный ток нагрузки

Это одна из самых важных характеристик. Цифра указывает максимальное значение тока, который может длительное время проходить через аппарат, при этом не принося ему никакого вреда. Обуславливается величина невосприимчивостью силовых контактов и проводников определенной нагрузки. При этом они остаются в рабочем состоянии.


Значение номинальных токов всегда указывается на передней панели защищающего прибора. Найти оптимальную для себя величину легко зная максимальную потребляемую мощность. Ее нужно поделить на фазное напряжение. Устанавливать УЗО на ток больший, чем номинальный ток автомата, стоящего перед ним, не имеет смысла

Значения номинальных токов типовые для всех моделей: 16 А, 25 А, 40 А, 63 А, 80 А, 100 А, 125 А.

Что такое ток срабатывания?

Можно сказать, что это самый важный параметр. Указывает он на ток утечки, при котором срабатывает защита и аппарат отключается. На корпусе эта величина обозначается символами IΔn. Стандартные установки номинального дифференциального тока от 6 мА до 500 мА.

Каждое из значений указывает на то, где именно можно применять аппарат. Например, прибор с IΔn равным 500 мА не сможет защитить человека от электротравмы.

Неотключающий номинальный дифференциальный ток

Это параметр, характеризующий порог срабатывания прибора. Обозначают его как IΔn0. Значение всегда равно половине от тока номинального  дифференциального отключающего (IΔn), то есть прибор со значением 10 мА вырубится во время утечки тока от 5 мА.

Если через защитное устройство будет протекать ток утечки меньше чем этот показатель  – аппарат срабатывать не будет.

Время срабатывания УЗО

Эта величина показывает скорость реакции защитного устройства в аварийной ситуации. Обозначают номинальное время отключения УЗО символами Tn. Норма – максимум 0,3 сек. Качественные современные устройства защиты срабатывают за 0,1 сек, но такая большая скорость невостребована.

Типы устройств: АС – прибор срабатывает при мгновенном возникновении переменного тока; А – при переменном или пульсирующем токе; В – при постоянном, выпрямленном и переменном; S – перед срабатыванием выдерживается определенное время (0,15-0,5 сек); G – время выдержки меньше, чем у предыдущего (0,06-0,08 сек).

Параметры выбора УЗО

Какой тип расцепителя выбрать?

Основные характеристики устройства

Итак, среди наиболее важных технических характеристик, на которые нужно опираться при выборе УЗО для квартиры и частного дома, выделяют:

  • Номинальное напряжение сети: 220 В (однофазная) либо 380 В (трехфазная).
  • Количество полюсов: двухполюсный (если 1 фаза) и четырехполюсный (если 3 фазы).
  • Номинальный ток нагрузки может составлять 16А, 20А, 25А, 32А, 40А, 63А, 80А, 100А.
  • Номинальный отключающий дифференциальный ток (утечка) 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
  • Номинальный условный ток короткого замыкания – варьируется от 3 кА до 15 кА. Простыми словами данная величина показывает надежность УЗО и его устойчивость при возникновении КЗ. На передней панели значение отображается в прямоугольнике в амперах, либо после символа «Inc».
  • Коммутационная способность (обозначение «Im») – представляет собой максимальное значение, при котором изделие способно нормально среагировать. Должно составлять не меньше, чем 10 значений номинальной нагрузки, либо не менее 500 А (современный изделия имеют коммутационную способность от 1000 до 1500 А).
  • Принцип работы: AC – срабатывание при переменном токе, A – переменный + постоянный пульсирующий, B – постоянный + переменный, S – присутствует выдержка времени перед срабатыванием, G – также присутствует выдержка, но ее время меньше.
  • Конструкция: электронный (работает от сети) либо электромеханический (не требует питания). Чем отличается электронное УЗО от электромеханического, мы рассказывали в отдельной статье.

Существующие характеристики мы Вам предоставили, теперь подробно рассмотрим, как их нужно учитывать, чтобы правильно выбрать УЗО по мощности (в этом случае амперажу), току утечки и другим параметрам.

Советуем просмотреть подборку видео уроков, в которых более подробно рассмотрена процедура расчета УЗО, а также стратегия по выбору подходящей модели на примере таблиц:

Часть 1

Часть 2

Часть 3

Другие причины

Расчет и выбор УЗО

Устройство Защитного Отключения (УЗО), в зависимости от номинального тока утечки,,обеспечивает защиту: 100 и 300 мА — от пожара; 30 мА — от пожара и жизни от ударатоком; 10 мА — жизни от удара током

Исследования, проводимые в разныхстранах мира, показывают, чтосерьезность поражения электрическимтоком определяется силой тока,проходящего через тело человека.

Телесные повреждения становятся серьезными, когда сила тока превышает 40 — 50 мА втечение одной секунды.

Теоретически, сила проходящего через человеческое тело тока достигает 150 мА, когдачеловек касается проводника под напряжением 230 В в условиях сухой среды.

Измеряя разность силы тока между проводником под напряжением и нулевым проводником, дифференциальный выключатель нагрузки фактически обнаруживает ток, протекающий через тело человека.Если этот ток достигает порога 30 мА, дифферинциальный выключатель нагрузки отключается в течении нескольких миллисекунд, предупреждая таким образом телесные повреждения или более тяжелые последствия.

Рекомендации по применению УЗО

Применение УЗО и дифавтоматов Easy 9 обеспечивает защиту даже в случае отсутствия заземления

Противопожарное УЗО обеспечивает защиту от токов утечик в 100 и 300 мА, на которыене отреагирует автомат, но которые способны вызвать пожар. Противопожарное УЗО не защищает жизнь и здоровье при ударе токо

РАСЧЕТ И ВЫБОР УЗО: РАСЧЕТ

1. Расчет тока утечки

При невозможности документального определения суммарного тока утечки электропроводки и нагрузки применяется расчетный метод определения тока утечки в соответствии с СП 31-110-2008. Примерный ток утечки нагрузки: 0.4 мА на 1 А тока, потребляемого нагрузкой.Примерный ток утечки провода: 10 мкА на 1 м длинны фазового провода.

Примерный расчет тока утечки линии питания электроплиты, дано:Мощность плиты — 3 кВт однофазного тока 220 В, 50 Гц. Длина 3-жильного провода от электрощитка до плиты — 15 м.Расчет:Расчетный ток электроплиты: 13,64 А = 3000 Вт / 220 В. Расчетный ток утечки электроплиты: 5,46 мА = 0,4 х 13,64 АРасчетный ток утечки провода: 0,15 мА = 150 мкА = 10мкА х 15 м. Суммарная расчетная утечка тока: 5,61 мА = 0,15 мА + 5,46 мА

2. Выбор ном. тока утечки УЗО (ном. отключающий дифференциальный ток IDn)

Значение номинального отключающего дифференциального тока УЗО не должно превышать 33% суммы токов утечки электропроводки и всех подключенных (включая переносные) потребителей электроэнергии

УЗО срабатывает в диапазоне от 50 до 100% номинала тока утечки.Пример выбора номинального отключающего тока утечки УЗО для электроплиты:Суммарная расчетная утечка тока 30 мА. Рекомендуемый расчетный номинал тока утечки УЗО: 17 мА = 5,61 мА / 33%Выбирается номинал утечки тока 30 мА. УЗО сработает в диапазоне от 15 до 30 мА (УЗО с номиналом 10 мА может ложно срабатывать, так как оно отключается в диапазоне от 5 до 10 мА.).

3. Выбор номинального рабочего тока УЗО (ном. ток In)

Номинальный рабочий ток УЗО должен быть больше суммы рабочих токов подключенных кУЗО нагрузок.Пример выбора номинального рабочего тока УЗО для электроплиты:Расчетный ток электроплиты: 13,64 А

Выбираем ближайший больший номинал УЗО — 25 А (можно выбрать 40 А, но величина запаса по току будет неоправданно велика.

Количество полюсов УЗО: 2 полюса (однофазный ток)

Номинальный рабочий ток: 25 А (п.3)

Номинальный отключающий ток: 30 мА (п.2)

Выбранное УЗО Easy: EZ9R34225

Типы ВДТ по принципу срабатывания

Ошибки при выборе УЗО

Надежность при сбоях

Схемы подключения ВДТ

Причины срабатывания прибора

Торговая марка

Говоря о торговой марке, мы, по сути, будем разбирать соотношение цены и качества. Дело в том, что существует негласная классификация всех изготовителей УЗО по их территориальному расположению – европейские модели, азиатские и российские.

Один из способов отличить подделку на видео:

У каждого из них продукция имеет свои характерные особенности:

  1. УЗО азиатских производителей имеют наибольший спрос в мире. Некоторые фирмы-изготовители из Азии заключают контракты с поставщиком продукции на российский рынок и в этом случае выпускают устройства под торговой маркой России.

Перед тем как выбрать торговую марку УЗО, определитесь, какими средствами вы располагаете для обустройства в квартире или в частном доме защитной автоматики. Самые предпочтительные фирмы:

  • швейцарская «АВВ»;
  • французские «Legrand» и «Schneider Electric»;
  • немецкие «Siemens» и «Моеllеr».

Среди отечественных производителей наиболее широкое применение получила продукция:

  • Курского завода «КЭАЗ», средняя цена и качество, гарантию на выпускаемые УЗО фирма даёт два года, что свидетельствует о надёжности изделий;
  • Московской фирмы «Интерэлектрокомплект» («ИЭК»), не всегда положительные отзывы получает продукция, тем не менее, спрос на неё велик благодаря низкой стоимости;
  • Ульяновский завод «Контактор», он входит в группу компании «Legrand», что сказывается на качестве выпускаемой продукции и соответственно цене;
  • сравнительно молодая Санкт-Петербургская фирма «DEKraft», на российском рынке она представляет компанию с мировым именем«Schneider Electric».

Что касается китайских производителей, то выпускаемые ими УЗО являются прямым конкурентом устройствам российской фирмы «ИЭК». Цена и качество находятся приблизительно на одном уровне, при этом гарантийный срок у китайского товара пять лет.

Подключение УЗО и автоматических выключателей

Выбор автоматического выключателя. Основное правило

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

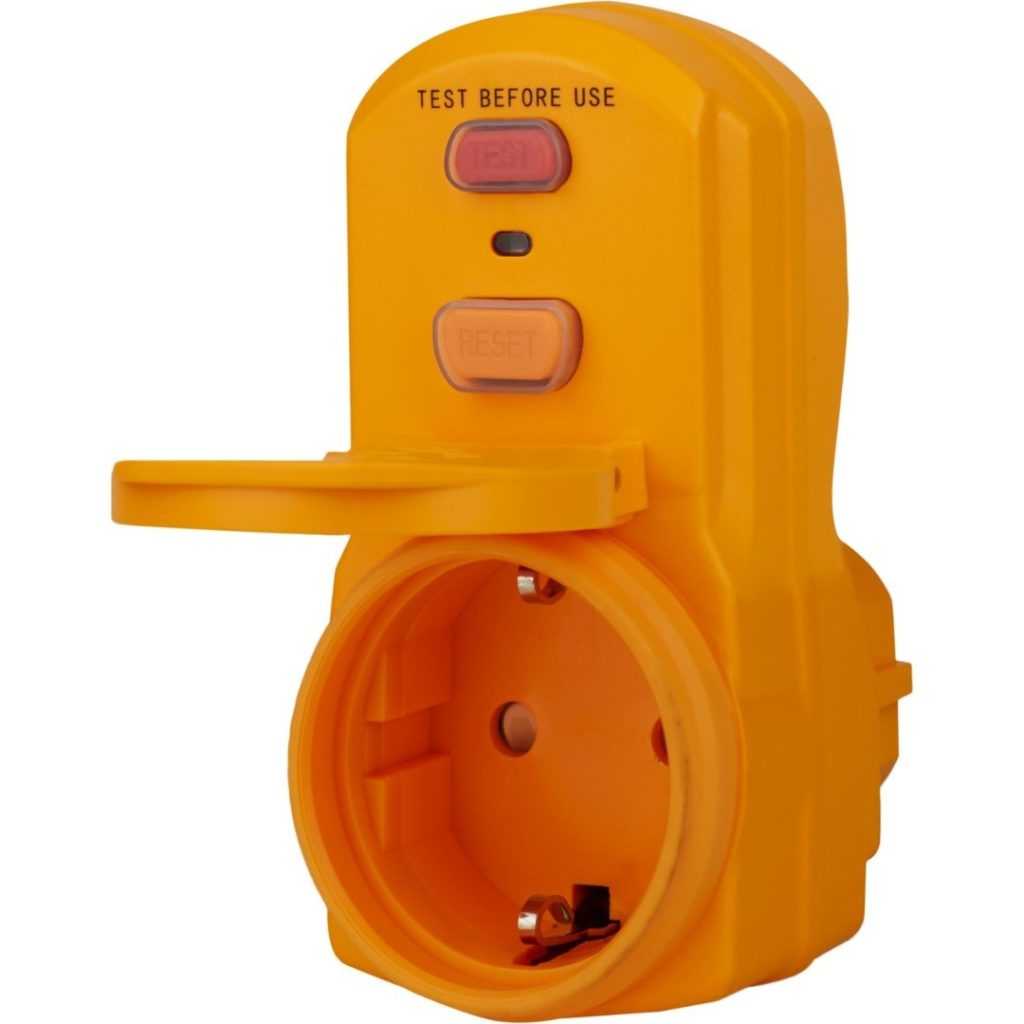

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Номинальный отключающий ток УЗО

Принцип работы УЗО

Шаг №10 Производитель

Выводы и полезное видео по теме

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучший совет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
