Iot в деталях: «умная» розетка

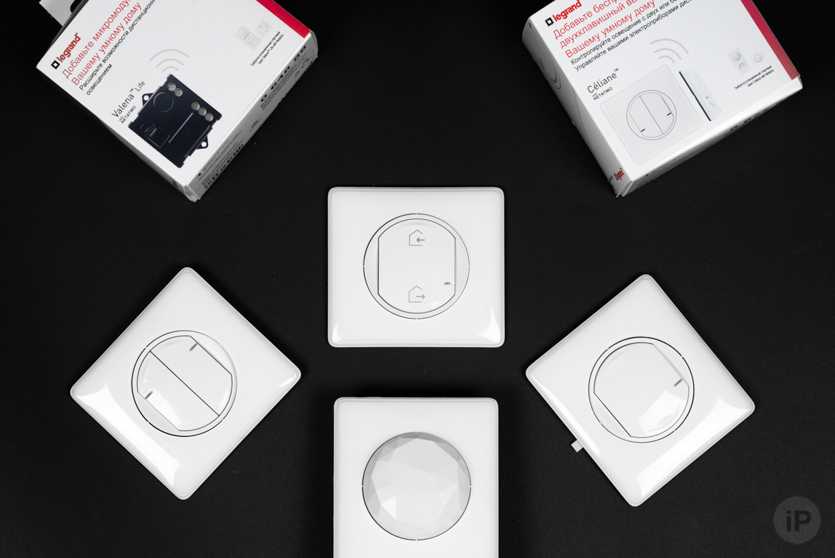

Что за Legrand? Он есть почти в каждой квартире

Компания Legrand появилась во Франции 150 лет назад, и около 70 из них она занимается электротехникой. В каталоге можно найти розетки, удлинители, сетевые столбы, оборудование для дата-центров и много другого.

Поэтому вы, скорее всего, уже десяток раз слышали это название.

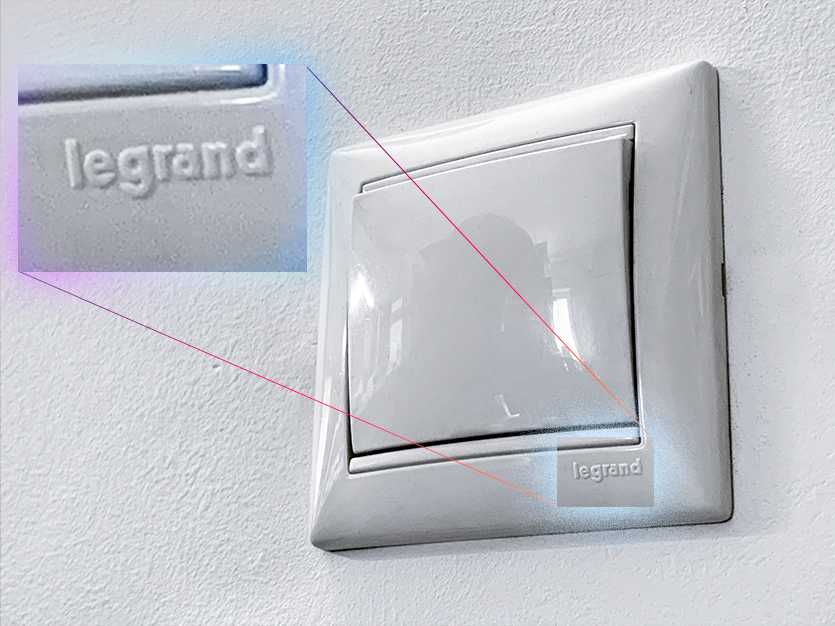

Если нет, то можете прямо сейчас подойти к домашним или офисным розетке или выключателю. Если за последние 10 лет делали ремонт, почти наверняка увидите на них такой логотип:

Раньше многие ставили те самые выключатели Legrand под «евроремонт», а теперь это народное оборудование становится умным.

По сути, новое решение запускает глобальный апгрейд помещений. Потому что на рынок интернета вещей выходит один из самых популярных в России поставщиков электротехники.

Какие недостатки

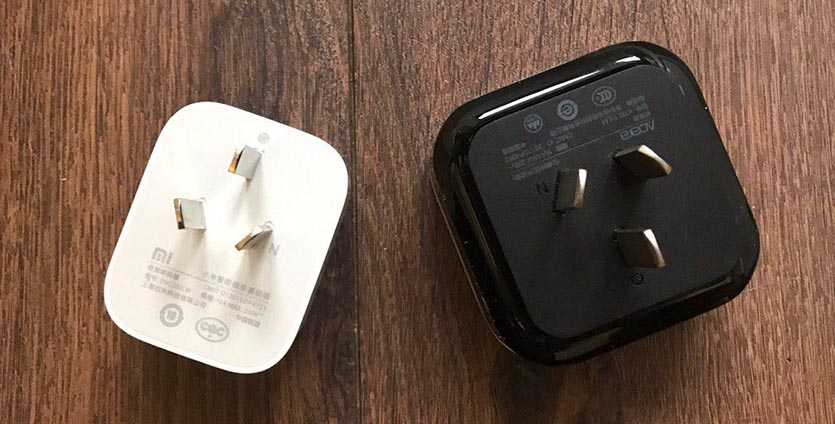

Существенный недостаток у розетки всего один – нестандартная вилка для подключения. Это не обычная китайская вилка с тремя плоскими контактами, а усиленная вилка типа I на 16А.

Она не войдет в обычную китайскую розетку, удлинители и розетки Xiaomi, большинство других азиатских розеток и переходников.

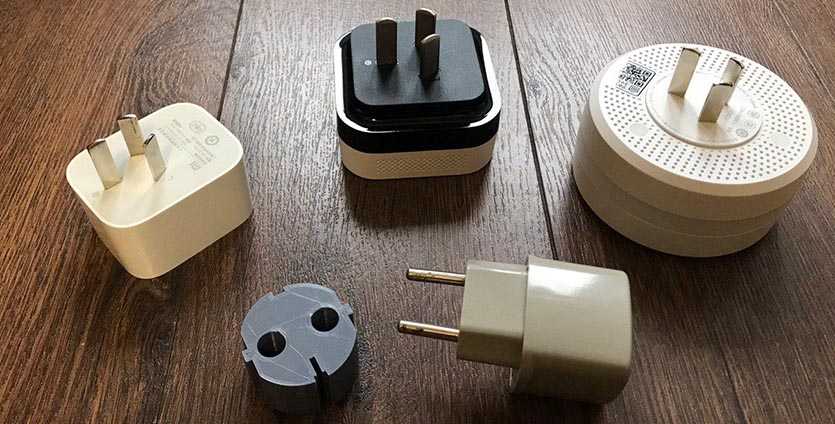

Можно долго искать подходящий адаптер на Ali или просто переделать розетку.

Если проводить параллель с умной Wi-Fi розеткой от Xiaomni, найдется и второй небольшой недостаток.

Air Conditioner Gateway имеет только один вариант для подключения китайской вилки.

Если захотите подключить что-то через эту розетку, придется поменять штекер на китайский.

Что под собой подразумевает концепция умный дом?

Интеллектуальная система «Умный дом» давно не новинка на рынке современных технологий. Ее особенность заключается в автоматизации процессов внутри квартиры или доме. Конечно, впереди еще много открытий, но многое из запланированного реализовано и успешно работает уже сегодня.

Система «Умный дом» объединяет всю электрику жилища, что позволяет владельцу управлять различным оборудованием, будь это кондиционер, телевизор, устройства охранной системы и многое другое.

Составляющим элементом современного дома является умная розетка — устройство, спроектированное в одном из научных институтов Германии.

Подключенное к нему электрооборудование дома или квартиры становится подконтрольным владельцу. Пользователь может управлять прибором, сидя на любимом кресле или находясь за тысячи километров о дома.

Но в Италии разработали свое решение на платформе Arduino. Система имеет открытый код, а значит является более гибкой в плане проектирования электронных устройств.

Частично к данной концепции умный дом относятся и беспроводные выключатели.

Концепция умного дома в исполнении Яндекса и её элементы:

Концепция системы «Умный дом» заключается в минимизировании участия человека для контроля бытовых систем и систем жизнеобеспечения. В зависимости от установленного программного обеспечения, такая система контролирует определенные перечень внутренних процессов, с помощью связанным программ информируя основного оператора о нужных действиях и их результатах.

Блок ввода: голосовой помощник Алиса

Умный дом от Яндекса в качестве блока приема голосовых команд использует голосового помощника Алису. Алиса воспринимает произносимые команды и передает соответствующие сигналы на нужные датчики, которые и совершают необходимое действие, например, включают чайник или запускают пылесос. Для начала работы данной системы нужно скачать приложение Яндекс и зарегистрироваться в нем.

Устройства и приложения, поддерживающие работу Яндекс Алисы

Устройства, устанавливаемые в доме, поддерживающие работу Яндекс Алисы в системе «Умный дом»:

  • Освещение;
  • Управление климат-контролем;
  • Чайники;
  • Кофеварки;
  • Розетки.

Приложения:

  • Будильник;
  • Напоминания;
  • Новости;
  • Прогноз погоды;
  • Маршруты проезда, пробки, расписание движения транспорта.

Навыки для голосового управления умным домом и их разработка

Навыки для голосового управления умным домом – это специально разработанные протоколы голосового помощника Алисы, направленные на управление устройствами с помощью голосовых сигналов. Данные навыки не требуют активации, они постоянно работают в пассивном режиме, активируясь после произнесения определенной фразы пользователя, например, «Алиса, включи свет».

Разработка навыков строится на понимании, какой именно создается навык и для чего он необходим. В первую очередь любому разработчику следует придерживаться основных правил:

  • Навык – это именно диалог между пользователем и устройством. Это необходимо учитывать при создании, ведь любой диалог может пойти совсем не по задуманному сценарию. Следует рассматривать все возможные варианты ответов пользователей.
  • Начинать навык следует с объяснений. Пользователю нужно понимать, что именно делает навык, как только начал с ним разговаривать.
  • Не стоит загружать реплики навыка информацией. Чем больше лишних слов и объяснений в одной фразе, тем вероятнее, что пользователь просто запутается и не сможет понять основной смысл.
  • Всегда стоит стараться навести пользователя на продолжение диалога. Не следует использовать такие фразы, которые не требуют ответа, они становятся тупиковыми и завершают диалог.
  • При разработке навыка всегда нужно добавлять различные варианты ответов на один и тот же вопрос. Чем больше вариантов ответов с одним смыслом, но разными словами, тем больше разговор с навыком похож на настоящий диалог с живым человеком.

«Умные» устройства от Яндекса

Умные устройства от Яндекса пока еще не блещут столь обширным разнообразием, но они есть:

  • Умная колонка и станция Яндекс с Алисой;
  • Умная лампочка;
  • Умный пульт.

Яндекс обещает в будущем расширить свой ассортимент, но пока что информации о хотя бы прототипах нет.

«Умные» устройства от сторонних разработчиков: Sonoff, Xiaomi, Apple, Redmond и др.

Система умного дома от Яндекс вполне свободно интегрируется с устройствами других производителей. Список возможных устройств достаточно богатый, а уж список разработчиков и того больше. Яндекс отдал предпочтение таким устройствам для управления ими Алисы:

  • Лампы;
  • Розетки;
  • Стиральные машины;
  • Очистители и увлажнители воздуха;
  • Кондиционеры;
  • Чайники и кофеварки;
  • Телевизоры;
  • Пылесосы;
  • Колонки.

Комплект сигнализации S2 – безопасность дома

Комплект сигнализации S2 обойдется в 50 долларов США. Он состоит из:

  • Центрального контроллера SmartOne;
  • Датчиков: открытия, движения;
  • Брелока контроля.

При срабатывании любого датчика система передаст уведомление на смартфон. Специальный контроллер издаст мощный звук тревоги. Активировать можно все датчики одновременно или только установленные в дальних редко посещаемых комнатах, выходящих окнами на улицу. Систему безопасности легко дополнить другими приборами управления и настраивать сценарии автоматического включения освещения, кондиционера, бойлера, отопления.

Для подключения датчиков к системе требуется всего одно нажатие на значок в специальном приложении на смартфоне. Все делается максимально быстро и просто. Чтобы добавить новые устройства, необходимо отсканировать штрих-код, нанесенный на них. За статусом системы можно следить в реальном времени.

Если потребуется, то у хозяев дома есть возможность изучить данные работы приборов за прошлые периоды. При срабатывании датчиков владелец квартиры будет получать push-уведомления. Комплект S2, работающий совместно с другими устройствами BroadLink, позволяет настраивать самые разные сценарии. На это нужно потратить 1-2 минуты.

Комплект сигнализации S2 позволяет снять защиту и в таком случае датчики будут работать только для автоматизации процессов в доме. Сигналы тревоги не включаться. Если сработает датчик открытия двери, то автоматически загорятся лампы освещения. При обнаружении движения в помещении включится кондиционер.

Возможно, вам также будет интересно

Wi-Fi — наиболее широко распространенная на сегодня технология беспроводного подключения к сети. Став стандартной функцией всех переносных компьютеров, смартфонов и планшетов, Wi-Fi завоевывает бытовые приборы, термостаты и многие другие устройства автоматизации жилищ и зданий, заполняющие бурно развивающийся «Интернет вещей» (IoT). Простая и надежная инициализация подключения к сети устройств …

В статье прослеживается история развития сигнализации — от древнейших способов защиты частной собственности до современных охранных возможностей. Рассматриваются научные и технические достижения, повлиявшие на эффективность и популярность охранных систем, а также альтернативный способ защиты территории и имущества от посторонних — системы контроля доступа. Приведена краткая история модернизации…

Как выбрать умную розетку?

Отдельного внимания заслуживает вопрос выбора умных розеток

Здесь стоит обращать внимание на следующие аспекты:

  1. Способы управления;
  2. Поддерживаемая максимальная мощность;
  3. Стандарт вилки;
  4. Тип подключения;
  5. Функциональность.

Способ управления

Управление умными розетками возможно через:

  • Пульт ДУ;
  • Приложение на Андроид
  • Приложении на iOS.
  • Удаленный доступ.
  • GSM.

Умные розетки с пультом ДУ подойдут для применения в пределах дома, но управление ими на большом расстоянии является невозможным. В этом случае лучше купить аналог, в которой установлен специальный GSM-модуль с СИМ картой оператора.

В таких приборах возможно дистанционное управление с помощью телефона. Главным условием стабильной работы GSM-розеток является наличие стойкого сигнала.

Последнее время набирают популярности еще несколько типов устройств — с управлением по Wi-Fi (включение и отключение происходит с помощью специального приложения) и Z-Wave розетки.

Последние имеют в основе специальные чипы, которые совместимы между собой и обеспечивают возможность дистанционного управления устройством.

Покупка умных розеток Z-Wave актуальна в случае, когда требуется установить много приборов, ведь в комплексе с этими устройствами придется покупать и контроллер, что повышает расходы.

Стоит отметить и умные розетки, сделанные по технологии Zigbee. Они работают на частоте 2,4 ГГц и очень похожи на системы Z-Wave.

Такие модели отличаются универсальностью и сложностью технологии, поэтому покупать отдельное устройство без планов дальнейшего расширения системы умного дома нецелесообразно.

Максимальная мощность

Это один из главных параметров, на который стоит обратить внимание при выборе. Принцип прост — суммарная мощность подключенных приборов не должна превышать ограничение, установленное производителем

Стандарт вилки

На сегодня в продаже имеется 13 разных стандартов, которые обозначаются латинскими буквами с A по M. В большинстве случаев маркировка производится по названию страны, где применяется изделие.

У нас в стране допускается применение различных вилок с помощью переходника, но лучше выбирать изделия с европейским разъемом.

Тип подключения

Здесь принцип у всех идентичен. Разница в том, что у некоторых моделей предусмотрен универсальный разъем с возможностью подключения любого оборудования.

Функциональность

Умные розетки могут иметь множество дополнительных функций, на которые нужно обращать внимание при их выборе. Вот только некоторые из них:

  • Возможность дистанционного включения и отключения.
  • Защита от перегрузки.
  • Учет времени работы электрооборудования и расхода электрической энергии.
  • Отправление уведомлений о сбоях в работе сети.
  • Возможность включения/отключения по определенному сценарию.
  • Защита от влаги и пыли, наличие шторок.
  • Наличие USB-порта, как в модели Power Cube для зарядки внешних устройств.
  • Автоматическое отключение в случае поломки электроприборов.

Отдельное внимание стоит уделить особенностям применения. При необходимости лучше выбирать модели с влаго- и пыле защищенностью

В таких устройствах предусмотрены специальные шторки, которые полезны с позиции безопасности для детей.

Как розетка стала «умной»?

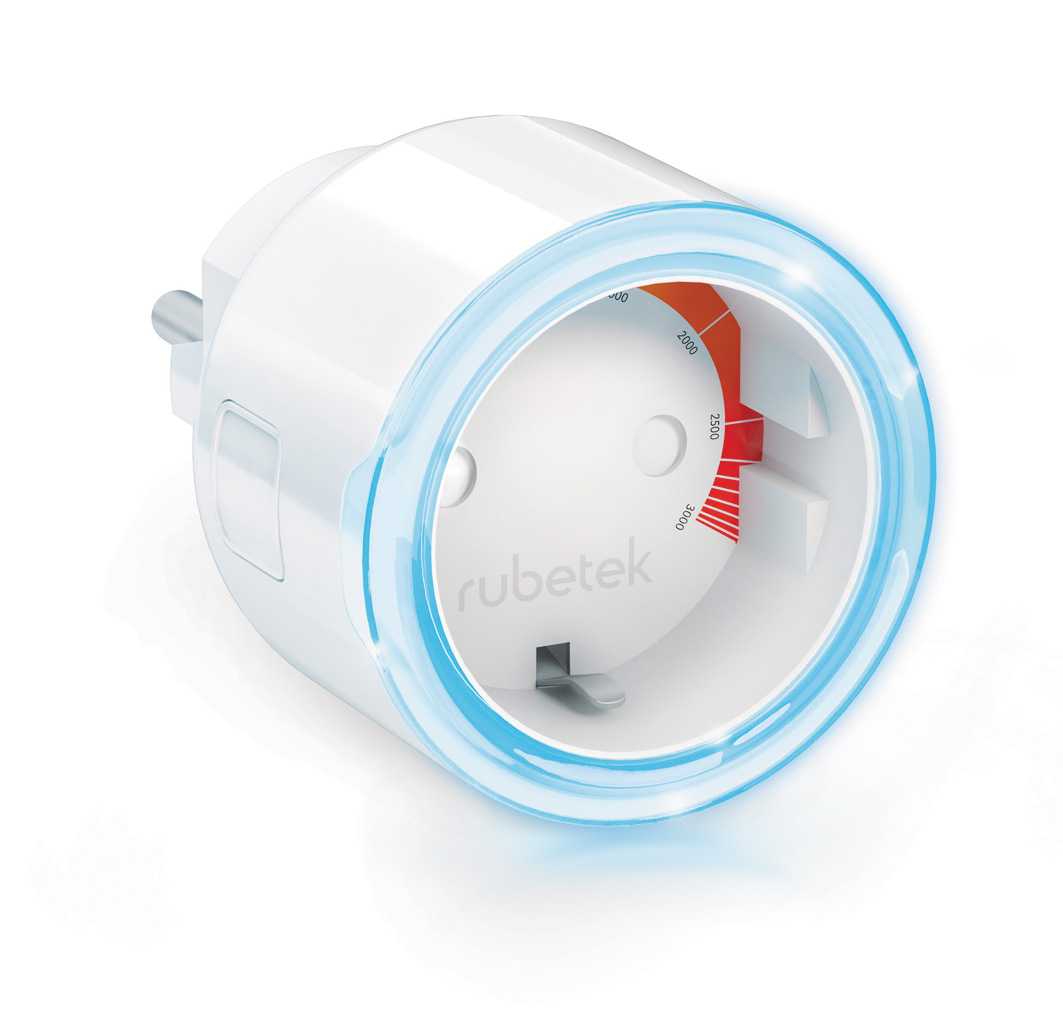

Рис. 1. «Умная» розетка Rubetek

Розетка считается одним из самых используемых приборов в жизни каждого человека. Но современному пользователю уже не хватает привычного функционала этого девайса. Теперь каждый хочет знать, сколько потребляет электроэнергии определенный прибор, не вставая с кровати, выключать устройства в других комнатах и не переживать на работе, выключен ли утюг.

В результате появилась «умная» розетка, благодаря которой человек смог с помощью центрального хаба системы «умный дом» по протоколу Z-Wave локально и удаленно управлять электрической нагрузкой, подключенной к розетке, и измерять параметры электрической сети и нагрузки. Для этого розетку оснастили специальным процессором. Но, несмотря на все преимущества модуля Z-Wave (например, низкое энергопотребление), он не позволял розетке подключаться напрямую к смартфону или роутеру.

Поэтому сегодня на российском рынке появились «умные» розетки нового поколения, благодаря которым можно получать статистику энергопотребления в рублях, управлять приборами голосом и даже создавать сценарии взаимодействия с другими устройствами. Более того, розетка работает по самому распространенному в мире протоколу — Wi-Fi. Замена Z-Wave на Wi-Fi позволила сделать розетку автономнее, т. е. комфортнее и доступнее для пользователя. К примеру, «умная» розетка от компании Rubetek (рис. 1) может подключаться к смартфону и Интернету без использования каких-либо хабов, достаточно наличия Wi-Fi-роутера, который сейчас есть почти в каждой квартире. Получается, что пользователь платит только за розетку, никаких дополнительных девайсов не требуется.

Управление розеткой осуществляется в мобильном приложении Rubetek, доступном на платформах iOS и Android. С помощью него можно контролировать работу устройств в доме, находясь в любой точке планеты, в режиме 24/7.

Также стоит отметить, что «умная» розетка обновляет свое программное обеспечение автоматически — при наличии в доме стабильного Wi-Fi-соединения.

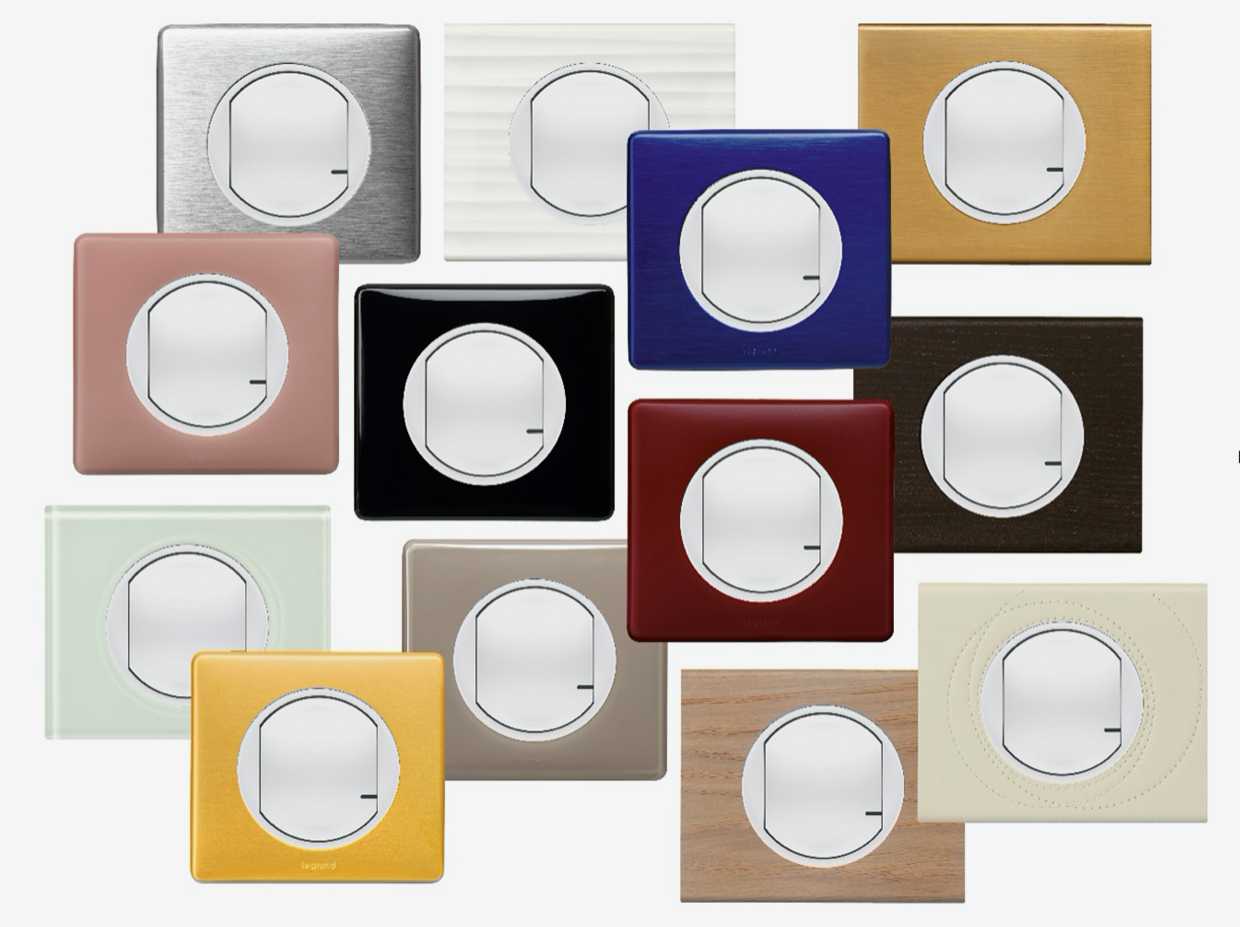

Умную и обычную электрику можно комбинировать. И прокачать сильнее

У конкурентов компании в области умных домов нет возможности подобрать разные цвета устройств и рамок под свой интерьер в этом ценовом сегменте.

К тому же, тут можно совместить умные устройства с неумными под цельной рамкой в едином дизайне. Это важная отличительная особенность от всех остальных дешёвых систем.

Для тех, кто совсем глубоко любит кастомизировать сеть под себя будет приятным поддержка протокола

Если вы любите глубоко настраивать системы под себя, точно порадуетесь поддержке протокола IFTT. С помощью него, понимая основы работы, можно создать сложные сценарии для автоматизации.

Например, можно прописать алгоритм на основе геопозиции: как только вы покидаете квартиру, у вас автоматически гаснет свет, обесточиваются розетки и опускаются рольставни.

Больше того, этот протокол позволяет управлять вашим домом через бота в Telegram. Главное – разобраться в принципе работы.

Технология Z-Wave

Умные розетки с технологией Z-Wave обеспечивают дистанционное управление любой техникой в доме. Такие приборы можно включать и отключать, менять яркость и громкость подключенных приборов, а также решать другие задачи.

В основе Z-Wave лежит особая ячеистая технология, в которой приборы могут выступать в роли передатчиков и приемников сигнала.

Получается сеть с маршрутизацией и возможностью автоматической перенастройки с учетом внешних условий работы. При наличии преграды на пути, сигнал преодолевает ее и находит кратчайший путь к устройству.

К особенностям умных розеток Z-Wave стоит отнести экономное потребление электроэнергии и отсутствие радиочастотных помех.

К слову, частотный диапазон работы устройств — до 1 ГГц. В основе работы изделий Z-Wave лежат специальные чипы, которые хорошо совместимы друг с другом.

К основным моделям таких устройств стоит отнести NodOn Z-Wave Plus, Fibaro Wall Plug FGWPF-101, Everspring EVR_AN1572 и LifeSOS XSW-01.

Радиоуправляемые розетки

Еще один интересный вид умных розеток — радиоуправляемы, которые управляются с помощью пульта ДУ.

Как работают, устройство

Радиоуправляемые умные розетки состоят из двух элементов — самого устройства и пульта управления. Также в комплекте поставляется инструкция по настройке и особенностям применения.

Некоторые производители добавляют батарейки для пульта ДУ. Прибор устанавливается в стационарную розетку, после чего к нему можно подключать обычное электрооборудование.

На корпусе радиоуправляемого аналога предусмотрена кнопка-индикатор, по которой можно определить факт реагирования изделия на команду с пульта.

Также имеется кнопка физического воздействия, позволяющая найти пульт ДУ в случае его потери.

Рабочая частота прибора составляет от 433 до 315 МГц. Подробная информация указана в инструкции или на самом девайсе.

При изготовлении используется качественный пластик, обеспечивающий продолжительный срок службы изделия.

К особенностям радиоуправляемых моделей стоит отнести способность приема сигнала даже через стену, а общая дальность управления достигает 30-40 метров. При отсутствии преграды — это расстояние будет выше — до 100 метров. Если планируется применение прибора в условиях повышенной влажности, требуется брать модели с защитой IP44.

Особенности устройства

Главной особенностью умных розеток является тот факт, что они подходят под разъемы большей части современной техники. Стоит учесть, что ограничение по мощности составляет 3 кВт. Этого, как правило, достаточно для подключения мощного приемника, такого как радиатор отопления, бойлера или сплит-системы.

Вариантов исполнения умной розетки множество. К наиболее простым относятся изделия, имеющее одиночный разъем, а к более продвинутым — несколько розеток (до 3-4), выполненных в виде сетевого фильтра.

Кроме того, возможно объединение группы розеток в одну сеть для взаимодействия между ними по радиосвязи.

Отключение питания не приводит к сбоям в работе умной розетки, ведь внутри ее предусмотрен запасной источник питания. Его достаточно для отправки SMS-сообщения и предупреждения владельца о снижении или отключении напряжения.

Если устройство способно работать через Интернет, на почтовый ящик владельца отправляется «тревожное» письмо с информацией о потере питания.

Если в квартире или доме предусмотрена охранная система, она также продолжает работать определенное время.

В новых версиях смарт-розеток предусмотрен таймер, позволяющий выставлять время работы определенного прибора или программировать его на включение или отключение.

В качестве дополнительной функции может предусматриваться специальный термометр для контроля температурного режима.

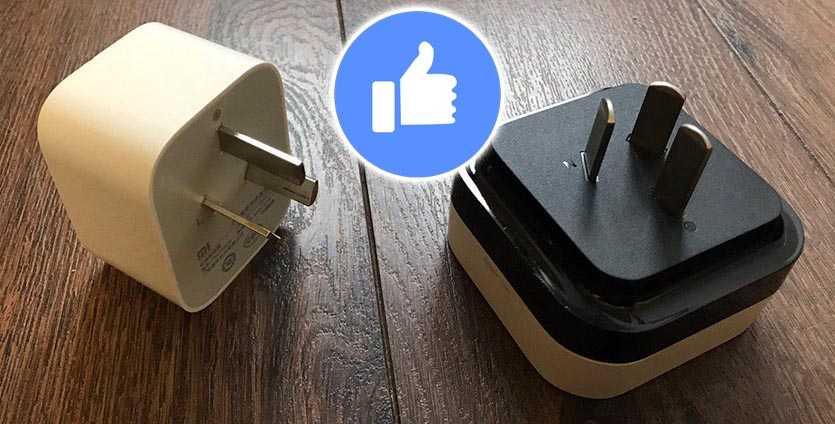

Брать или нет

Конечно брать. Это одно из самых продвинутых решений на рынке, не говоря уже про его низкую цену.

Девайс отлично вписывается в систему умного дома. К сожалению, для интеграции в HomeKit потребуется «переходник», но для нечастых переключений можно и Mi Home потерпеть.

Летом розетка отлично управляет системой кондиционирования, а в остальное время может выступать в качестве резервного ИК-пульта для остальных устройств в доме.

Еще она может заменить обычный хаб Xiaomi для датчиков и выключателей.

За приемлемую цену получаем сразу три умных девайса в одном корпусе. Супер.

Купить Xiaomi Air Conditioner Gateway: 1 862 руб.


iPhones.ru

Три умных устройства в одном корпусе.

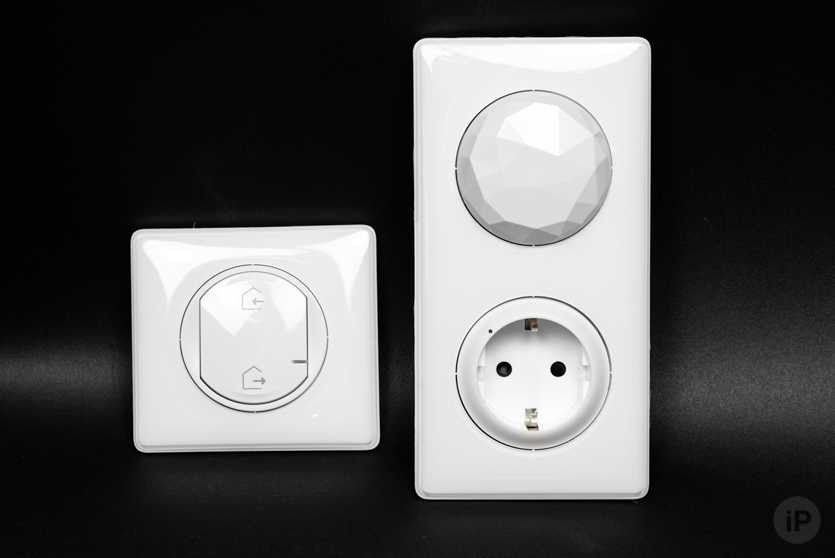

Главный модуль установить так же просто, как розетку

Для работы нужен центр управления: шлюз, умная розетка и главный выключатель «Я дома / Я вне дома». Все это входит в стартовый набор. Устройство подключается к одинарной монтажной коробке, потому что его верхняя часть с «гранёным шаром» со стороны стены плоская.

Шлюз похож на полусферу с острыми гранями

Его важно разместить как можно ближе к роутеру для лучшего подключения

Именно скрытый за шариком компьютер соединяется с остальными переключателями и розетками, чтобы давать им указания.

Выключатель «Я дома / Я вне дома» лучше всего расположить у двери.

Потому что по возвращении с улицы при нажатии на «Я дома» загорается свет, поднимаются жалюзи и оживают умные розетки.

А с уходом кнопка «Я вне дома» погружает записанные в сценарий устройства в сон, при этом всё ещё давая к ним доступ через приложение.

Выключатель необязательно помещать рядом со шлюзом. Он может находиться в любом месте, потому что работает от батарейки и не требует близкого сопряжения.

Одного заряда такого модуля хватает на 8 лет, как утверждает Legrand. А в комплекте лежит двусторонний скотч, которым можно закрепить устройство на стену.

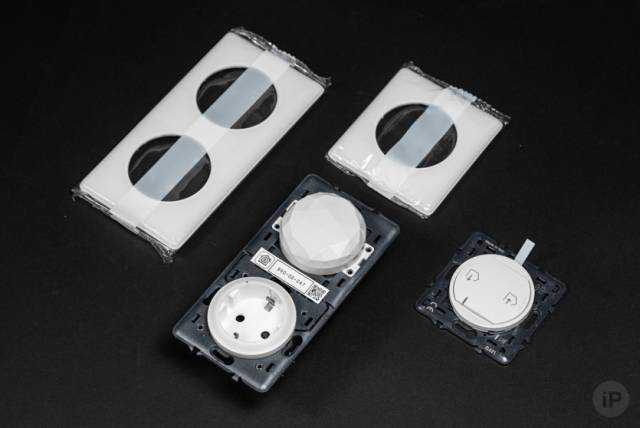

Монтаж самого стартового пакета не сложнее установки обычных розеток.

После установки к шлюзу можно подключать до 100 дополнительных модулей.

С него и начали сборку.

Технология Zigbee

Отдельного внимания заслуживают умные Zigbee-розетки, в основе которых лежит новая технология. По принципу она похожа на описанную выше Z-Wave.

Технология подразумевает использование ячеистой структуры, масштабируемость и возможность расширения сети с помощью новых устройств.

Устройства, сделанные по технологии Zigbee работают, как и сеть Wi-Fi, на частоте 2,4 ГГц. Но здесь имеется отличие — возможность применения разных каналов.

К особенностям стоит отнести универсальность и сложность построения, поэтому использовать какое-то одно устройство в доме, работающее по этому принципу, бессмысленно.

Сегодня популярностью пользуется такая розетка на Zigbee Xiaomi Mi Smart. Ее особенность заключается в возможности управления бойлером, что придает дополнительного удобства.

Что такое «Интернет вещей»?

«Интернет вещей» (англ. Internet of Things, IoT) — это среда, в которой различные устройства, такие как датчики безопасности и бытовые приборы, взаимодействуют друг с другом без вмешательства человека. По данным Ovum, на которые ссылается AC&M Consulting, в 2016 г. в мире насчитывалось 372 млн работающих в «Интернете вещей» устройств против 309 млн годом ранее. При этом мировой рынок IoT в 2016 г. вырос по отношению к предыдущему году на 20% — до $36 млрд1.

Конечно, за рубежом «умные устройства» используют гораздо шире, чем в России. В Европе и Северной Америке насчитывается порядка 18 миллионов «умных» домов (по данным исследовательского центра Berg Insight), а к 2020 г. «умным» станет каждый пятый дом в Европе и каждый третий в США. В России же интерес к «умным» решениям появился относительно недавно. Объем российского рынка IoT в 2015 г. составил $3,5 млрд, но аналитики прогнозируют его рост.

Интерес массового сегмента к беспроводному «Интернету вещей» для дома вызван тем, что такая система позволяет достичь значительной экономии средств и повысить безопасность и комфорт повседневной жизни. Например, в обычном режиме теряется огромное количество энергии при отоплении неиспользуемых помещений. Благодаря автономной регулировке температуры в каждой комнате можно сэкономить более 30% энергии, понизив, к примеру, температуру в тех комнатах, которые редко используются (только когда человек дома или в выходные). Это позволит сэкономить, соответственно, 30% средств, которые тратятся на отопление.

Как работает Broadlink RM Pro

Устройство запоминает действия пультов ДУ и выполняет эти же действия вместо них. Гаджет принимает сигнал с вашего смартфона через Wi-Fi сеть, и передает команду через радиоволновое или инфракрасное излучение домашним бытовым прибором. С настройкой умного прибора справится просто. Инструкция следующая:

  1. Установите приложение E-control илиIntelligent Home Center (IHC) с AppStore, Google Play, 4PDA, или официального сайта.
  2. Подключите устройство к сети 220В, зубочисткой или скрепкой, на 3-5 секунд зажмите кнопку Reset в отверстии.
  3. Держите до тех пор, пока быстро замигает синий светодиод. Это значит, что устройство откатилось до заводских настроек и готово к использованию.
  4. Пройдите регистрацию в приложении, создав свой профиль в системе.
  5. Нажмите «Настройка» в верхнем углу слева, подключитесь к Wi-Fi сети и выберите Broadlink RM Pro.
  6. Далее, жмите «Добавить пульт» и выбирайте шаблон из нужной вам рубрики.
  7. На примере программирования пульта ДУ кондиционера, сделайте аналогичные действия для любого другого.
  8. В открытом шаблоне, нажмите кнопку вкл/выкл, затем нажмите аналогичную кнопку вкл/выкл на пульте ДУ кондиционера, направленного в сторону контроллера.
  9. Если все делаете правильно, то в обратной связи на экране смартфона увидите уведомление «Сохранено».

Аналогичным способом привязывается каждая кнопка пульта, а затем сохраняется шаблон, полностью копирующий запрограммированные функции пульта ДУ.

Так как приложение на русском языке, а навигация в нем довольно простая, раздел сценариев и таймера можно найти без труда.

Все настроенные пульты будут выводится на главном экране приложения. Обзор умного дома можете посмотреть на видео.

Управление питанием

Для управления питанием в системе умного дома компания BroadLink выпустила много самых разных по назначению и функциональности гаджетов. Wi-Fi розетка с энергомониторингом SP3S дает возможность просматривать количество потребленного электричества, и выполняет включение/отключение по таймеру, сценарию. Такой гаджет обойдется всего лишь в 15 долларов США.

Прибор выполнен из качественных материалов, может выдерживать постоянные высокие нагрузки и работать совместно с котлом, бойлером, обогревателем, утюгом. Включив нагрев воды за час до приезда домой, можно сэкономить и вовремя искупаться. Если человек часто забывает отключить утюг, то такая умная розетка от BroadLink ему просто жизненно необходима.

Контроллер SC1 представляет собой полноценное реле с беспроводным подключением по Wi-Fi. Благодаря его установке включать/отключать подключенное к нему оборудование можно удаленно со смартфона. Его стоимость всего лишь 10-12 долларов США. Устройство работает с приборами мощностью в 2,2 кВт, 10 А.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Лучший совет
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
